1 / 4 ' OD Χ 0,065 ' υδραυλική γραμμή σωληνώσεων ΒΆΡΟΥΣ τριχοειδής χωρίς τροχιακές συγκολλήσεις
Ο σωλήνας Meilong παρέχει ολόκληρη μια σειρά των προϊόντων στον τομέα του πετρελαίου και φυσικού αερίου, και είναι μια από τις σημαντικότερες αγορές μας. Θα βρείτε τους σωλήνες υδραυλικών γραμμών υψηλής επίδοσης μας επιτυχώς χρησιμοποιημένους σε μερικοί από τους επιθετικότερος υποθαλάσσιους και downhole όρους χάρι στο αποδεδειγμένο ιστορικό μας στην κάλυψη των ακριβών ποιοτικών απαιτήσεων του πετρελαίου, του αερίου και των γεωθερμικών ενεργειακών βιομηχανιών.
Η βελτίωση της τεχνολογίας έχει επεκτείνει τη σειρά των τρόπων στην οποία το πετρέλαιο και οι πετρελαιοπηγές μπορούν να χρησιμοποιηθούν, και όλο και περισσότερο τα προγράμματα απαιτούν τη χρήση των μακροχρόνιων, συνεχών μηκών των γραμμών ελέγχου ανοξείδωτου. Αυτοί υιοθετούνται σε ποικίλες εφαρμογές συμπεριλαμβανομένων των υδραυλικών ελέγχων, της ενοργάνωσης, της χημικής έγχυσης, των καλωδίων και του ελέγχου γραμμής ροής. Ο σωλήνας Meilong παρέχει τα προϊόντα για όλες αυτές τις εφαρμογές, και περισσότερων, που χαμηλώνουν τις λειτουργικές δαπάνες και τις βελτιωμένες μεθόδους αποκατάστασης για τους πελάτες μας.
Χάρι στις προόδους στις σωληνοειδείς τεχνολογίες γραμμών ελέγχου, είναι τώρα φτηνότερο και ευκολότερο να συνδεθούν downhole οι βαλβίδες και τα χημικά συστήματα εγχύσεων με τα μακρινά και δορυφορικά φρεάτια, και για τις σταθερές και επιπλέουσες κεντρικές πλατφόρμες. Προσφέρουμε την κουλουριασμένη σωλήνωση για τις γραμμές ελέγχου στα κράματα ανοξείδωτου και νικελίου.
Εξεταστικές δυνατότητες για την ποιότητα της υδραυλικής γραμμής
Ελέγχουμε την ποιότητα των προϊόντων μιας αυστηρής επιθεώρησης και μιας εξεταστικής διαδικασίας που διευθύνονται μέσω από την ομάδα ιδιαίτερα καταρτισμένων επαγγελματιών μας. Η εκτενείς κατάρτιση και η εμπειρία των μελών σωλήνων Meilong περιλαμβάνουν:
|
Χημικός
Διάβρωση
Διαστατικός
Ρεύμα του Eddy
Επιμήκυνση
|
Φλόγα
Ισιώστε
Μέγεθος σιταριού
Σκληρότητα
Υδροστατικός
|
Μεταλλουργικός
Θετικός υλικός προσδιορισμός (PMI)
Τραχύτητα επιφάνειας
Εκτατός
Παραγωγή
|
Χαρακτηριστικά γνωρίσματα της σωλήνωσης υδραυλικών γραμμών
Στενές διαστατικές ανοχές
Αρκετά ενισχυμένες μηχανικές ιδιότητες
Η ανώτερη επιφάνεια τελειώνει
Υψηλή καθαριότητα της εσωτερικής επιφάνειας
Ελεγχόμενο ovality, εκκεντρικότητα
Χαρακτηριστικό μέγεθος σωληνώσεων υδραυλικών γραμμών
Η εξωτερική διάμετρος των γραμμών ελέγχου είναι κυρίως 1/4 " “(6.35mm).
Πάχη τοίχων: 0,035 " “(0.89mm), 0,049” “(1.24mm), 0,065” “(1.65mm)
Η σωλήνωση γραμμών ελέγχου είναι διαθέσιμη στα μήκη από 400 πόδια (122 μέτρα) σε 32.808 πόδια (10.000 μέτρα). Καμία orbitally συγκόλληση άκρης.
Άλλες προδιαγραφές (1/8 " “στο 3/4” “) είναι διαθέσιμες κατόπιν αιτήσεως.
| Αυτοκρατορικό μέγεθος |
Μετρικό μέγεθος |
|
OD
ίντσα
|
ΒΑΡΟΣ
ίντσα
|
OD
χιλ.
|
ΒΑΡΟΣ
χιλ.
|
| 1/8 (0,125) |
0,028 |
3.18 |
0,71 |
| 0,035 |
3.18 |
0,89 |
| 3/16 (0,188) |
0,028 |
4.76 |
0,71 |
| 0,035 |
4.76 |
0,89 |
| 0,049 |
4.76 |
1.24 |
| 1/4 (0,250) |
0,035 |
6.35 |
0,89 |
| 0,049 |
6.35 |
1.24 |
| 0,065 |
6.35 |
1.65 |
| 0,083 |
6.35 |
2.11 |
| 3/8 (0,375) |
0,035 |
9.53 |
0,89 |
| 0,049 |
9.53 |
1.24 |
| 0,065 |
9.53 |
1.65 |
| 0,083 |
9.53 |
2.11 |
| 1/2 (0,500) |
0,035 |
12.7 |
0,89 |
| 0,049 |
12.7 |
1.24 |
| 0,065 |
12.7 |
1.65 |
| 0,083 |
12.7 |
2.11 |
Χημική σύσταση του ανοξείδωτου 316L
| Άνθρακας |
Μαγγάνιο |
Φώσφορος |
Θείο |
Πυρίτιο |
Νικέλιο |
Χρώμιο |
Μολυβδαίνιο |
| % |
% |
% |
% |
% |
% |
% |
% |
| μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
|
|
|
| 0,035 |
2.00 |
0,045 |
0,030 |
1.00 |
10.0-15.0 |
16.0-18.0 |
2.00-3.00 |
Τυποποιημένη ισοδυναμία
| Βαθμός |
UNS αριθ. |
Ευρο- πρότυπα |
Ιαπωνικά |
| Αριθ. |
Όνομα |
JIS |
| Κράμα |
ASTM/ASME |
En10216-5 |
En10216-5 |
JIS G3463 |
| 316L |
S31603 |
1.4404, 1.4435 |
X2CrNiMo17-12-2 |
SUS316LTB |
Διαστατική ανοχή της υδραυλικής γραμμής 316L
| ASTM A269/ASME SA269, 316L, UNS S31603 |
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
≤1/2 “(≤12.7 χιλ.)
1/2' “
|
±0.005 " “(±0.13 χιλ.)
±0.005 " “(±0.13 χιλ.)
|
±15%
±10%
|
Πρότυπα Meilong
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
≤1/2 “(≤12.7 χιλ.)
1/2' “
|
±0.004 " “(±0.10 χιλ.)
±0.004 " “(±0.10 χιλ.)
|
±10%
±8%
|
Τριχοειδές βάρος σωληνώσεων γραμμών ανά μετρητή (κλ)
Ανοξείδωτο 316L (UNS S31603)
| O.D. |
W.T. |
| Μέρος |
Δεκαδικός |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0442 |
0,0512 |
- |
- |
- |
| 1/4 |
0,250 |
0,1012 |
0,1225 |
0,1603 |
0,1957 |
0,2255 |
| 3/8 |
0,375 |
0,1580 |
0,1936 |
0,2598 |
0,3278 |
0,3944 |
| 1/2 |
0,500 |
0,2150 |
0,2647 |
0,3595 |
0,4600 |
0,5631 |
| 5/8 |
0,625 |
0,2720 |
0,3360 |
0,4592 |
0,5923 |
0,7319 |
| 3/4 |
0,750 |
0,3289 |
0,4072 |
0,5588 |
0,7244 |
0,9006 |
Διαδικασία και συσκευασία υδραυλικών γραμμών
Άνευ ραφής: διαπερασμένος, αποσυμένος, ανοπτημένος (πολυεπίπεδη διαδικασία κυκλοφορίας)
Ενωμένος στενά: κατά μήκος ενωμένος στενά (TIG ή τη ακτίνα λέιζερ), αποσυμένος, που ανοπτείται από (πολυεπίπεδη διαδικασία κυκλοφορίας)

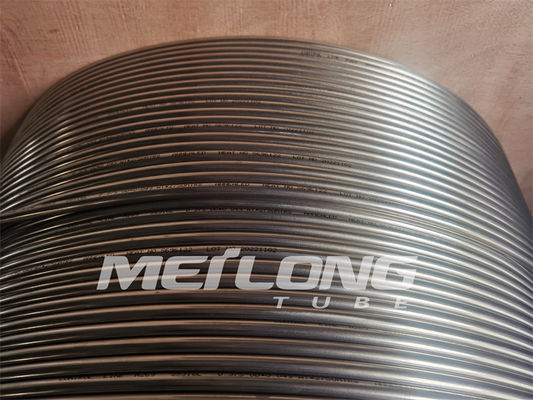

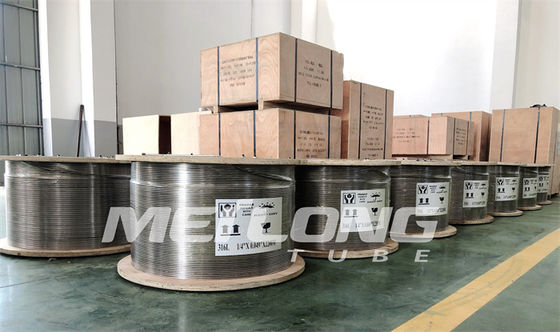

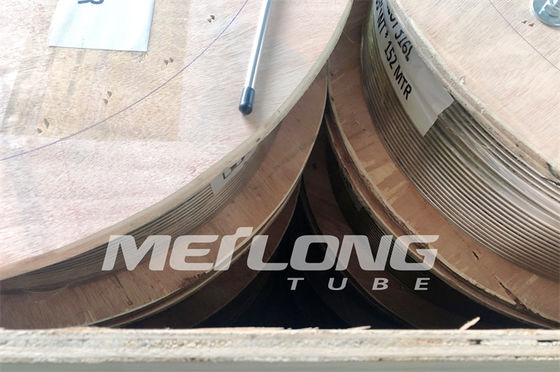

Συσκευασία: Η σωλήνωση είναι πληγή επιπέδων που κουλουριάζεται στο μέταλλο/τα ξύλινα τύμπανα ή τα στροφία.
Όλα τα τύμπανα ή τα στροφία συσκευάζονται στα ξύλινα κλουβιά για την εύκολη λογιστική λειτουργία.
