SGS/BV επιθεώρησε την άνευ ραφής χημική τριχοειδή σωλήνωση γραμμών εγχύσεων με το συνεχές μήκος
Ο σωλήνας Meilong κατασκευάζει υψηλό - ποιότητα άνευ ραφής και που αποσύρεται, ραφή-που ενώνεται στενά και που αποσύρεται κουλουριασμένη σωλήνωση που γίνεται από το αντιδιαβρωτικό ωστενιτικό, διπλό, έξοχο διπλό ανοξείδωτο και τους βαθμούς κραμάτων νικελίου. 100% των προϊόντων χρησιμοποιείται ως γραμμές ελέγχου υδραυλικής δύναμης, χημικές γραμμές εγχύσεων, σωλήνωση κραμάτων στα καλώδια και σωλήνωση ενοργάνωσης για την εφαρμοσμένη μηχανική εκμετάλλευσης στο προς τα πάνω πετρέλαιο και τη βιομηχανία φυσικού αερίου.
Η κουλουριασμένη σωλήνωση είναι διαθέσιμη στα μεγέθη τακτοποιεί από την εξωτερική διάμετρο 0,125 ίντσα (3,175 χιλιοστόμετρα) σε 1 ίντσα (25,4 χιλιοστόμετρα). Το πάχος τοίχων είναι μέχρι 0,083 ίντσα (2,108 χιλιοστόμετρα). Τα μήκη μέχρι 65600 πόδια (20.000 μέτρα) είναι διαθέσιμα για την οικονομικώς αποδοτική καλωδιακή κατασκευή. Περισσότερα μεγέθη στο πλαίσιο μπορούν να προσαρμοστούν για να παραχθούν και να παραδοθούν για την κάλυψη των ειδικών απαιτήσεών σας.
Άνευ ραφής ιδιότητες γραμμών εγχύσεων 316L χημικές
Διαπερασμένη (άνευ ραφής) & επιπλέουσα εσωτερική αποσυμένη βούλωμα σωλήνωση. Παρεχόμενος στον ανοπτημένο όρο
Συνεχές μήκος χωρίς τροχιακές κοινές συγκολλήσεις
| Κράμα |
UNS |
O.D. |
W.T. |
Πίεση εργασίας |
Πίεση έκρηξης |
Πίεση κατάρρευσης |
Πίεση δοκιμής |
| ίντσα |
ίντσα |
ίντσα |
PSI |
PSI |
PSI |
PSI |
| Ανοξείδωτο 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| Ανοξείδωτο 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| Ανοξείδωτο 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| Ανοξείδωτο 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| Ανοξείδωτο 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| Ανοξείδωτο 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| Ανοξείδωτο 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| Ανοξείδωτο 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| Ανοξείδωτο 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| Ανοξείδωτο 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| Ανοξείδωτο 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| Ανοξείδωτο 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| Ανοξείδωτο 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| Ανοξείδωτο 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800 |
- Θεωρητική πίεση έκρηξης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη εκτατή δύναμη
- Θεωρητική πίεση κατάρρευσης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη δύναμη παραγωγής
- Εκτίμηση πίεσης σε 100°F (38°C), τους ουδέτερους και στατικούς όρους
Καθώς περισσότερες εξαγωγές πετρελαίου και φυσικού αερίου κινούνται στα βαθύτερα και πιό σκληρά νερά όπου τα ακραία παράκτια περιβάλλοντα απαιτούν την ακραία ασφάλεια, η εργασία μας είναι να βοηθήσουμε σας να χρησιμοποιήσετε το «σωστό» αντιδιαβρωτικό υλικό για την κουλουριασμένη καλωδιακή σωλήνωση για να βελτιώσει την ασφάλεια και την αξιοπιστία της εργασίας σας. Αυτό είναι η δύναμη για την οδήγηση των καινοτομιών και της συνεχούς ανάπτυξής μας.
Κατάλληλος για το περιβάλλον εφαρμογής
Ένα κοινό resitance στη διάβρωση χλωριδίου, τη διάβρωση ρωγμών, το H2S και το CO2, και το ράγισμα διάβρωσης πίεσης χλωριδίου (SCC).
Διαστατική ανοχή για τη χημική γραμμή Injecton
| ASTM A269/ASME SA269, UNS S31603 (316L) |
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
1/8 " “≤OD<3>
3/16≤OD<1>
1/2' “≤OD≤1” “(12.7≤OD≤25.4 χιλ.)
|
+0.003 " “(+0,08) χιλ./-0
+0.004 " “(+0,10) χιλ./-0
+0.005 " “(+0,13) χιλ./-0
|
±10%
±10%
±10%
|
Πρότυπα σωλήνων Meilong
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
1/8 " “≤OD<3>
3/16≤OD<1>
1/2' “≤OD≤1” “(12.7≤OD≤25.4 χιλ.)
|
+0.003 " “(+0,08) χιλ./-0
+0.004 " “(+0,10) χιλ./-0
+0.004 " “(+0,10) χιλ./-0
|
±10%
±10%
±8%
|
Δοκιμές για την ποιότητα
|
Ρεύμα του Eddy
Τραχύτητα επιφάνειας
Υδροστατικός
Διαστατική ανάλυση
Μέγεθος σιταριού
Rockwell σκληρότητα
|
Δύναμη παραγωγής
Εκτατή δύναμη
Επιμήκυνση
Σκληρότητα
Θετικός υλικός προσδιορισμός (PMI)
Δοκιμές αντίστασης διάβρωσης
|
Εκτός από τις ανωτέρω δοκιμές που μπορούν να απαιτηθούν από τις μεμονωμένες απαιτήσεις του πελάτη, παρέχουμε επίσης τις εκθέσεις δοκιμής από την ακολουθία των 3$ων κομμάτων.
Συσκευασία

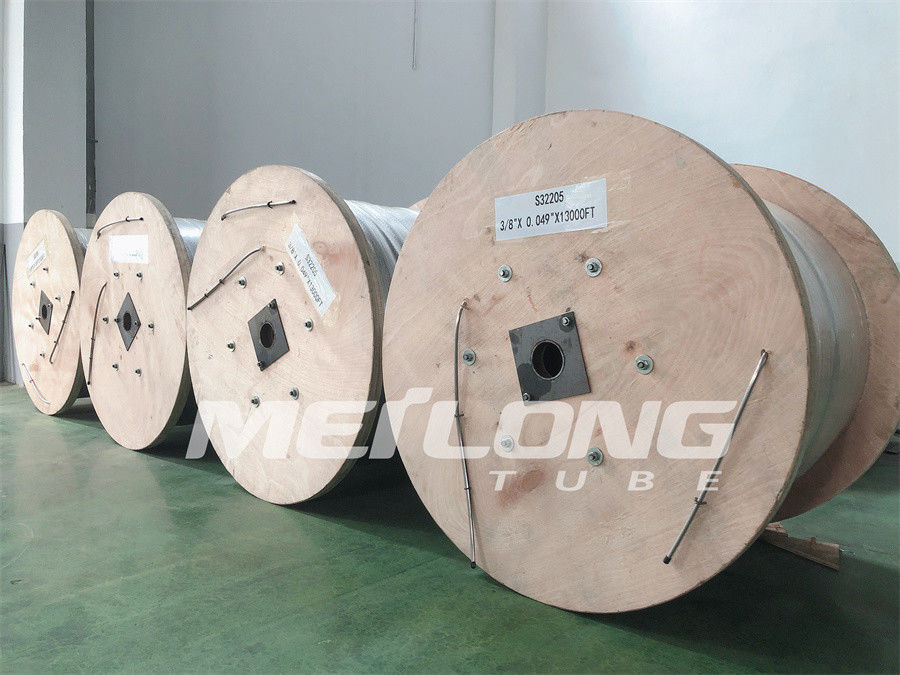

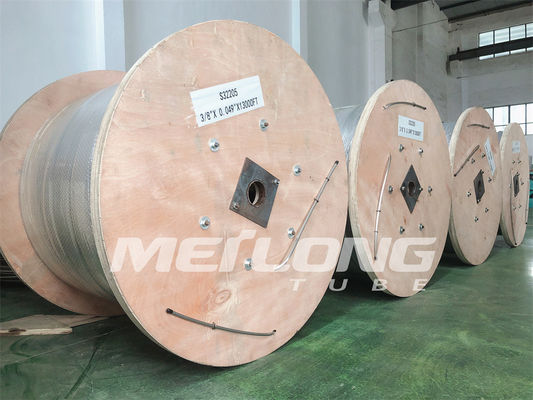

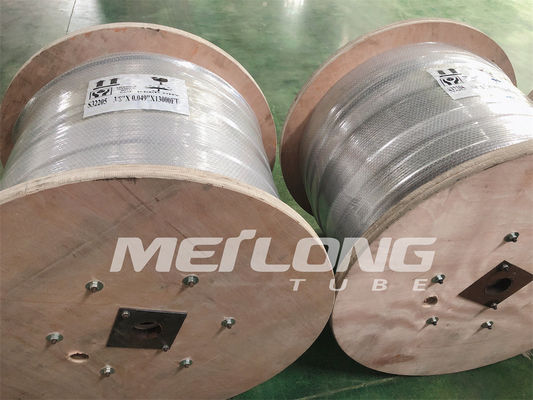

Η υδραυλική γραμμή μάρτυρα είναι πληγή επιπέδων που κουλουριάζεται στο μέταλλο/τα ξύλινα τύμπανα ή τα στροφία.
Όλα τα τύμπανα συσκευάζονται στα ξύλινα κλουβιά για την εύκολη λογιστική λειτουργία.
Διάγραμμα εγχύσεων
Εφαρμογή
Κουλουριασμένη τριχοειδές αγγείο σωλήνωση κραμάτων για τη χημική έγχυση
Η γυμνή και τοποθετημένη σε κάψα υδραυλική γραμμή ελέγχου κουλουρίασε τη σωλήνωση κραμάτων για τις υποθαλάσσιες βαλβίδες ασφάλειας
Σειρές ταχύτητας, σειρές εργασίας, και καλώδια σωλήνων χάλυβα
Γεωθερμική κουλουριασμένη σωλήνωση κραμάτων
Πρόσθετη υπηρεσία για την ενθυλάκωση
Η χημική γραμμή εγχύσεων μπορεί να τοποθετηθεί σε κάψα με τα διάφορα πολυμερή σώματα σύμφωνα με τις μεμονωμένες απαιτήσεις πελατών, όπως PVDF, FEP, TPV, κ.λπ. Η ενθυλάκωση είναι για την παροχή της πρόσθετης αντίστασης στις χημικές ουσίες, ένδυση, και υψηλής θερμοκρασίας.
Διαθέσιμο τμήμα της ενθυλάκωσης: Κύκλος, τετραγωνικός, ορθογώνιος.
Υλικά ενθυλάκωσης
| Σύντμηση |
Γενικό όνομα |
Εμπορικό φίρμα |
Ελάχιστη θερμοκρασία εγκατάστασης των υλικών ενθυλάκωσης |
| ECTFE |
Αιθυλένιο Chlorotrifluoroethylene |
Halar® |
-60°C |
| ETFE |
Tetrafluoroethylene αιθυλενίου |
Tefzel® |
-60°C |
| FEP |
Φθοριωμένο προπυλένιο αιθυλενίου |
Teflon® FEP |
-100°C |
| HDPE |
Πολυαιθυλένιο υψηλής πυκνότητας |
|
-40°C |
| PFA |
Perfluoroalkoxy |
Teflon® PFA |
-100°C |
| PA |
Πολυαμίδιο |
Νάυλον |
-40°C |
| PP |
Πολυπροπυλένιο |
|
-10°C |
| PVDF |
Polyvinylidene φθορίδιο |
Kynar® |
-20°C |
| Tpo-PP |
Θερμοπλαστικό polyolefin |
Santoprene® |
-20°C |
