Υδροστατικό δοκιμασμένο TPV τοποθέτησε τη χημική γραμμή Flatpack εγχύσεων για τις κάτω τρύπες σε κάψα
Ο σωλήνας Meilong κατασκευάζει υψηλό - ποιότητα άνευ ραφής και που αποσύρεται, ραφή-που ενώνεται στενά και που αποσύρεται κουλουριασμένη σωλήνωση που γίνεται από το αντιδιαβρωτικό ωστενιτικό, διπλό, έξοχο διπλό ανοξείδωτο και τους βαθμούς κραμάτων νικελίου. 100% των προϊόντων χρησιμοποιείται ως γραμμές ελέγχου υδραυλικής δύναμης, χημικές γραμμές εγχύσεων, σωλήνωση κραμάτων στα καλώδια και σωλήνωση ενοργάνωσης για την εφαρμοσμένη μηχανική εκμετάλλευσης στο προς τα πάνω πετρέλαιο και τη βιομηχανία φυσικού αερίου.
Η κουλουριασμένη σωλήνωση είναι διαθέσιμη στα μεγέθη τακτοποιεί από την εξωτερική διάμετρο 0,125 ίντσα (3,175 χιλιοστόμετρα) σε 1 ίντσα (25,4 χιλιοστόμετρα). Το πάχος τοίχων είναι μέχρι 0,083 ίντσα (2,108 χιλιοστόμετρα). Τα μήκη μέχρι 65600 πόδια (20.000 μέτρα) είναι διαθέσιμα για την οικονομικώς αποδοτική καλωδιακή κατασκευή. Περισσότερα μεγέθη στο πλαίσιο μπορούν να προσαρμοστούν για να παραχθούν και να παραδοθούν για την κάλυψη των ειδικών απαιτήσεών σας.
Χημικές ιδιότητες γραμμών εγχύσεων ανοξείδωτου 316L
Ενωμένη στενά & επιπλέουσα εσωτερική αποσυμένη βούλωμα σωλήνωση. Παρεχόμενος στον ανοπτημένο όρο
Συνεχές μήκος χωρίς τροχιακές κοινές συγκολλήσεις
| Κράμα |
UNS |
O.D. |
W.T. |
Πίεση εργασίας |
Πίεση έκρηξης |
Πίεση κατάρρευσης |
Πίεση δοκιμής |
| ίντσα |
ίντσα |
ίντσα |
PSI |
PSI |
PSI |
PSI |
| Ανοξείδωτο 316L |
S31603 |
1/8 |
0,125 |
0,028 |
9.931 |
40.922 |
9.525 |
11.600 |
| Ανοξείδωτο 316L |
S31603 |
1/8 |
0,125 |
0,035 |
12.640 |
52.042 |
11.056 |
15.225 |
| Ανοξείδωτο 316L |
S31603 |
1/4 |
0,250 |
0,035 |
5.939 |
24.474 |
6.621 |
7.250 |
| Ανοξείδωτο 316L |
S31603 |
1/4 |
0,250 |
0,049 |
8.572 |
35.322 |
8.632 |
10.150 |
| Ανοξείδωτο 316L |
S31603 |
1/4 |
0,250 |
0,065 |
11.694 |
48.166 |
10.562 |
13.775 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,035 |
3.818 |
15.731 |
4.659 |
4.350 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,049 |
5.483 |
22.575 |
6.222 |
6.525 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,065 |
7.517 |
30.951 |
7.865 |
8.700 |
| Ανοξείδωτο 316L |
S31603 |
3/8 |
0,375 |
0,083 |
9.808 |
40.372 |
9.551 |
11.600 |
| Ανοξείδωτο 316L |
S31603 |
1/2 |
0,500 |
0,049 |
4.003 |
16.480 |
4.835 |
5.075 |
| Ανοξείδωτο 316L |
S31603 |
1/2 |
0,500 |
0,065 |
5.461 |
22.512 |
6.206 |
6.525 |
| Ανοξείδωτο 316L |
S31603 |
1/2 |
0,500 |
0,083 |
7.133 |
29.364 |
7.648 |
8.700 |
| Ανοξείδωτο 316L |
S31603 |
5/8 |
0,625 |
0,049 |
3.144 |
12.955 |
3.957 |
3.625 |
| Ανοξείδωτο 316L |
S31603 |
5/8 |
0,625 |
0,065 |
4.285 |
17.630 |
5.105 |
5.075 |
| Ανοξείδωτο 316L |
S31603 |
5/8 |
0,625 |
0,083 |
5.472 |
22.513 |
6.519 |
6.525 |
| Ανοξείδωτο 316L |
S31603 |
3/4 |
0,750 |
0,049 |
2.619 |
10.791 |
3.296 |
2.900 |
| Ανοξείδωτο 316L |
S31603 |
3/4 |
0,750 |
0,065 |
3.570 |
14.686 |
4.283 |
4.350 |
| Ανοξείδωτο 316L |
S31603 |
3/4 |
0,750 |
0,083 |
4.558 |
18.753 |
5.431 |
5.800
|
- Θεωρητική πίεση έκρηξης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη εκτατή δύναμη
- Θεωρητική πίεση κατάρρευσης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη δύναμη παραγωγής
- Εκτίμηση πίεσης σε 100°F (38°C), τους ουδέτερους και στατικούς όρους
Καθώς περισσότερες εξαγωγές πετρελαίου και φυσικού αερίου κινούνται στα βαθύτερα και πιό σκληρά νερά όπου τα ακραία παράκτια περιβάλλοντα απαιτούν την ακραία ασφάλεια, η εργασία μας είναι να βοηθήσουμε σας να χρησιμοποιήσετε το «σωστό» αντιδιαβρωτικό υλικό για την κουλουριασμένη καλωδιακή σωλήνωση για να βελτιώσει την ασφάλεια και την αξιοπιστία της εργασίας σας. Αυτό είναι η δύναμη για την οδήγηση των καινοτομιών και της συνεχούς ανάπτυξής μας.
Περιγραφή ενθυλάκωσης
Η ενθυλάκωση είναι ένα πλαστικό που εξωθείται πέρα από το σωλήνα μετάλλων. Η ενθυλάκωση αποτρέπει τη ζημία στους σωλήνες μετάλλων κατά τη διάρκεια της διαδικασίας παραγωγής. Η ενθυλάκωση παρέχει επίσης την πρόσθετη αντίσταση γδαρσίματος και απαιτείται εάν οι προστάτες καλωδίων εγκαθίστανται για να ενισχύσουν τη δύναμη εκμετάλλευσης πέρα από κάθε σύνδεση σωληνώσεων παραγωγής.
Οι ενθυλακώσεις είναι διαθέσιμες σε ένα ευρύ φάσμα των διαμορφώσεων με τις επιλογές της ενθυλάκωσης ενιαίων περασμάτων και της διπλής ενθυλάκωσης περασμάτων για την προστιθέμενη προστασία.
Υλικό ενθυλάκωσης
- PP (πολυπροπυλένιο) το /TPR (Santoprene)/PA (νάυλον)/PVDF/ETFE (Tefzel)/ECTFE (Halar)/FEP/PFA/ECA 3000/PVC
Διαστατική ανοχή για τη χημική γραμμή Injecton
| ASTM A269/ASME SA269, SS 316L (UNS S31603) |
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
1/8 " “≤OD<3>
3/16≤OD<1>
1/2' “≤OD≤1” “(12.7≤OD≤25.4 χιλ.)
|
+0.003 " “(+0,08) χιλ./-0
+0.004 " “(+0,10) χιλ./-0
+0.005 " “(+0,13) χιλ./-0
|
±10%
±10%
±10%
|
Πρότυπα σωλήνων Meilong
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
1/8 " “≤OD<3>
3/16≤OD<1>
1/2' “≤OD≤1” “(12.7≤OD≤25.4 χιλ.)
|
+0.003 " “(+0,08) χιλ./-0
+0.004 " “(+0,10) χιλ./-0
+0.004 " “(+0,10) χιλ./-0
|
±10%
±10%
±8%
|
Δοκιμές για την ποιότητα
|
Ρεύμα του Eddy
Τραχύτητα επιφάνειας
Υδροστατικός
Διαστατική ανάλυση
Μέγεθος σιταριού
Rockwell σκληρότητα
|
Δύναμη παραγωγής
Εκτατή δύναμη
Επιμήκυνση
Σκληρότητα
Θετικός υλικός προσδιορισμός (PMI)
Δοκιμές αντίστασης διάβρωσης
|

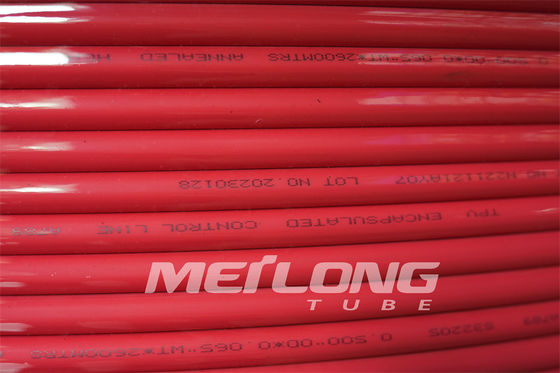

Χαρακτηριστικά γνωρίσματα της τοποθετημένης σε κάψα χημικής γραμμής Flatpack εγχύσεων
- Μεγιστοποιήστε την προστασία downhole της γραμμής
- Αντίσταση συντριβής αύξησης κατά τη διάρκεια της εγκατάστασης
- Προστατεύστε τη γραμμή ελέγχου από το γδάρσιμο και το τσίμπημα
- Αποβάλτε τη μακροπρόθεσμη αποτυχία διάβρωσης πίεσης της γραμμής ελέγχου
- Βελτιώστε το σχεδιάγραμμα στερέωσης
- Ενιαία ή πολλαπλάσια ενθυλάκωση για την ευκολία του τρεξίματος και της προστιθέμενης προστασίας
Συσκευασία

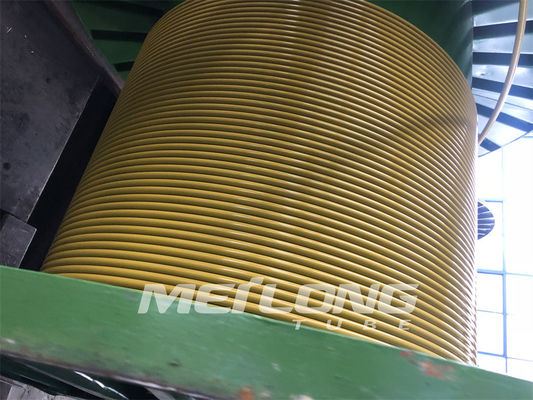

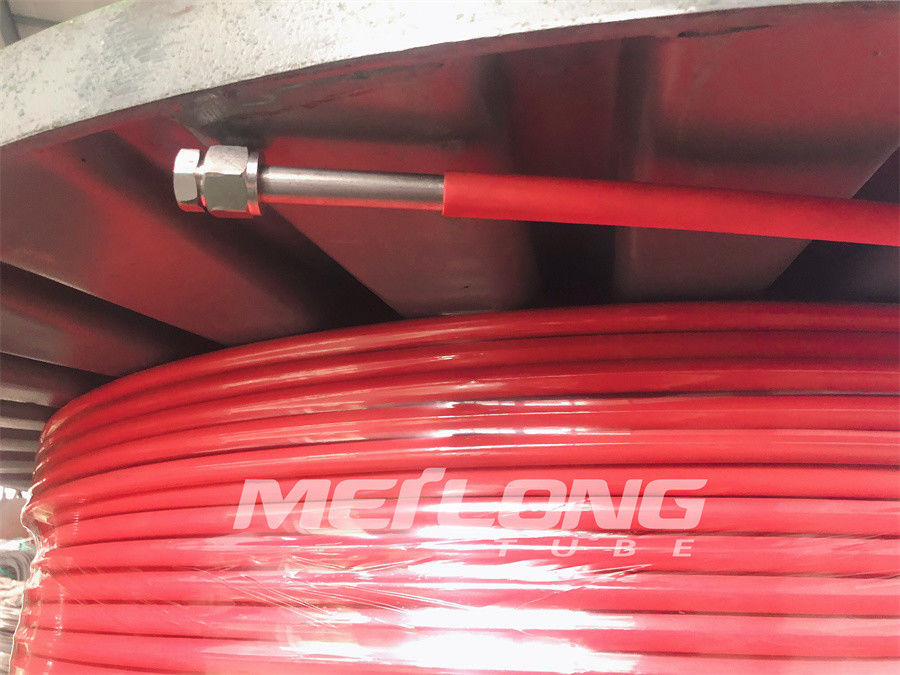

Η υδραυλική γραμμή μάρτυρα flatpack είναι πληγή επιπέδων που κουλουριάζεται στο μέταλλο/τα τύμπανα ή τα στροφία.
Όλα τα τύμπανα συσκευάζονται στα ξύλινα κλουβιά για την εύκολη λογιστική λειτουργία.
Σχεδιαγράμματα της ενιαίας & πολλαπλάσιας ενθυλάκωσης γραμμών εγχύσεων
Στρογγυλό τμήμα
| 1/4 " “σωλήνωση γραμμών OD |
0,433 " “Dia (11,0 χιλ.) |
| 3/8 " “σωλήνωση γραμμών OD |
0,535 " “Dia (13,6 χιλ.) |
| 1/2' “σωλήνωση γραμμών OD |
0,660 " “Dia (16,8 χιλ.) |
Τετραγωνικό τμήμα
| 1/4 " “σωλήνωση γραμμών OD |
0,433 " “Χ 0,433” “(11,0 χιλ. Χ 11,0 χιλ.) |
| 3/8 " “σωλήνωση γραμμών OD |
0,535 " “Χ 0,535” “(13,6 χιλ. Χ 13,6 χιλ.) |
| 1/2' “σωλήνωση γραμμών OD |
0,660 " “Χ 0,660” “(16,8 χιλ. Χ 16,8 χιλ.) |
Ορθογώνιο τμήμα
| 1/4 " “γραμμή Χ 1 OD |
0,710 " “Χ 0,410” “(18,0 χιλ. Χ 10,4 χιλ.) |
| 1/4 " “γραμμή Χ 2 OD |
0,990 " “Χ 0,410” “(25,1 χιλ. Χ 10,4 χιλ.) |
| 1/2' “γραμμή Χ 2 OD |
1.220 " “Χ 0,669” “(31,0 χιλ. Χ 17,0 χιλ.) |
| 1/2' “γραμμή Χ 3 OD |
1.772 " “Χ 0,669” “(45,0 χιλ. Χ 17,0 χιλ.) |
Άλλα μεγέθη κατόπιν αιτήσεως
Διαθέσιμοι βαθμοί κραμάτων για τη σωλήνωση γραμμών ελέγχου μέσα στην ενθυλάκωση
| Ωστενιτικός: |
316L |
| Ντούμπλεξ: |
S31803/S32205
S32750
|
| Κράμα νικελίου: |
N08825
N06625
|
Χαρακτηριστικά γνωρίσματα των υλικών ενθυλάκωσης
| Πολυπροπυλένιο |
-25C σε 150C |
Καλή αντίσταση στις άλμες |
|
Santoprene,
TPV
|
-30C σε 150C |
Καλή αντίσταση στις άλμες |
|
Νάυλον 11, Rilsan 11
|
-60C σε 135C |
Καλή αντίσταση στους υδρογονάνθρακες, καλή αντίσταση γδαρσίματος |
| PVDF |
-30C σε 150C |
Καλή αντίσταση στις άλμες και τους υδρογονάνθρακες, καλή αντίσταση γδαρσίματος |
| FEP |
-110C σε 200C |
Καλή αντίσταση στις άλμες και τους υδρογονάνθρακες |
Εφαρμογή
- Κουλουριασμένη τριχοειδές αγγείο σωλήνωση κραμάτων για τη χημική έγχυση
- Η γυμνή και τοποθετημένη σε κάψα υδραυλική γραμμή ελέγχου κουλουρίασε τη σωλήνωση κραμάτων για τις υποθαλάσσιες βαλβίδες ασφάλειας
- Σειρές ταχύτητας, σειρές εργασίας, και καλώδια σωλήνων χάλυβα
- Γεωθερμική κουλουριασμένη σωλήνωση κραμάτων
