FEP TP316L τοποθέτησε τη χημική εγχύσεων σε κάψα γραμμή ελέγχου γραμμών υδραυλική

Τοποθετημένη σε κάψα FEP γραμμή Flatpack ελέγχου με τον ενιαίο σωλήνα για Downhole τη χημική έγχυση

Ο σωλήνας Meilong προσφέρει την ενθυλάκωση των γραμμών ελέγχου για να παρέχει την αυξανόμενη διάρκεια, καθώς επίσης και αντίσταση χημικών ουσιών και διάβρωσης για να καλύψουμε τις ειδικευμένες απαιτήσεις κάθε προγράμματος, προσφέρουμε τους διαφορετικούς τύπους ενθυλάκωσης, όπως: HDPE (πολυαιθυλένιο υψηλής πυκνότητας), Santoprene, PVC (πολυβινυλικό χλωρίδιο), Haylar και PVDF (Polyvinylidene φθορίδιο).

Η ενωμένη στενά υδραυλική γραμμή ελέγχου επιπλέει το βούλωμα που σύρεται στις προδιαγραφές ASTM και είναι διαθέσιμη σε οποιοδήποτε μήκος. Οι υλικοί τύποι για τις υδραυλικές γραμμές ελέγχου περιλαμβάνουν το ανοξείδωτο TP316L που είναι κατάλληλο για το γλυκό στα συγκρατημένα διαβρωτικά περιβάλλοντα, το διπλό ανοξείδωτο 2205, το έξοχο διπλό ανοξείδωτο 2507, το κράμα Incoloy 825 νικελίου και Inconel 625 είναι κατάλληλα για τα σοβαρά διαβρωτικά περιβάλλοντα και τις υψηλές πιέσεις εργασίας και τις θερμοκρασίες. Τα ρευστά συστημάτων ελέγχου πρέπει να είναι συμβατά με τα περιβάλλοντα και τις λειτουργούσες θερμοκρασίες της γραμμής ελέγχου.

Η ενθυλάκωση γραμμών ελέγχου είναι επίσης διαθέσιμη, όπου απαιτείται, να παρέχει την πρόσθετη αντίσταση συντριβής και γδαρσίματος κατά τη διάρκεια της εγκατάστασης. Το υλικό ενθυλάκωσης πρέπει να αντιστοιχηθεί για τη συμβατότητα καλά τα ρευστά και τις απαιτήσεις θερμοκρασίας.

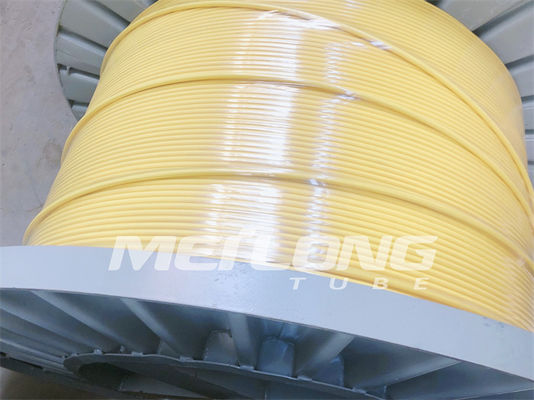

Τοποθετημένη σε κάψα γραμμή Flatpack ελέγχου

Η ενθυλάκωση είναι ένα πλαστικό που εξωθείται πέρα από το σωλήνα μετάλλων. Η ενθυλάκωση αποτρέπει τη ζημία στους σωλήνες μετάλλων κατά τη διάρκεια της διαδικασίας παραγωγής. Η ενθυλάκωση παρέχει επίσης την πρόσθετη αντίσταση γδαρσίματος και απαιτείται εάν οι προστάτες καλωδίων εγκαθίστανται για να ενισχύσουν τη δύναμη εκμετάλλευσης πέρα από κάθε σύνδεση σωληνώσεων παραγωγής.

Οι ενθυλακώσεις είναι διαθέσιμες σε ένα ευρύ φάσμα των διαμορφώσεων με τις επιλογές της ενθυλάκωσης ενιαίων περασμάτων και της διπλής ενθυλάκωσης περασμάτων για την προστιθέμενη προστασία.

Εφαρμογή Flatpack

Το Flatpacks χρησιμοποιείται συνήθως όταν ολοκληρώνονται διάφορες διαφορετικές γραμμές περίπου στο ίδιο βάθος στο φρεάτιο.

Οι κοινές εφαρμογές περιλαμβάνουν τα ευφυή καλά συστήματα, τις deep-set χημικές γραμμές εγχύσεων με downhole το καλώδιο μετρητών και τις γραμμές βαλβίδων ασφάλειας με τις ρηχές γραμμές εγχύσεων συνόλου χημικές. Για μερικές εφαρμογές οι φραγμοί προφυλακτήρων είναι επίσης τοποθετημένοι σε κάψα στο flatpack για να παρέχουν την πρόσθετη αντίσταση συντριβής.

Πρότυπα & εγκρίσεις

Οι γραμμές ελέγχου κατασκευάζονται σύμφωνα με τα εφαρμόσιμα πρότυπα ASTM για κάθε συγκεκριμένο υλικό.

Τους σωλήνες μπορούν να παρασχεθούν ξεπλυμένος, να γεμίσουν, και να φιλτραριστούν ανά απαιτήσεις πελατών και στα κατάλληλα πρότυπα NAS/SAE.

Ποιότητα & δοκιμή

Σχέδιο & κατασκευή

- Ενθυλάκωση για την ενιαία γραμμή

- Σχεδιαγράμματα ενθυλάκωσης για να ταιριάξει την εφαρμογή πελατών

- Χαρακτηρισμός γραμμών συνήθειας

- Μεγάλη έκταση των υλικών εφαρμογής

Υλικά ενθυλάκωσης

Χαρακτηριστικά γνωρίσματα της τοποθετημένης σε κάψα γραμμής Flatpack ελέγχου

Μεγιστοποιήστε την προστασία downhole της γραμμής

Αντίσταση συντριβής αύξησης κατά τη διάρκεια της εγκατάστασης

Προστατεύστε τη γραμμή ελέγχου από το γδάρσιμο και το τσίμπημα

Αποβάλτε τη μακροπρόθεσμη αποτυχία διάβρωσης πίεσης της γραμμής ελέγχου

Βελτιώστε το σχεδιάγραμμα στερέωσης

Ενιαία ή πολλαπλάσια ενθυλάκωση για την ευκολία του τρεξίματος και της προστιθέμενης προστασίας

Διαθέσιμοι βαθμοί κραμάτων για τη σωλήνωση γραμμών ελέγχου μέσα στην ενθυλάκωση

Χημική σύνθεση του έξοχου ντούμπλεξ 2507

Το ντούμπλεξ 2507 είναι ένα έξοχο διπλό ανοξείδωτο που σχεδιάζεται για τις εφαρμογές που απαιτούν την εξαιρετική αντίσταση δύναμης και διάβρωσης. Το κράμα 2507 έχει το χρώμιο 25%, το μολυβδαίνιο 4%, και το νικέλιο 7%. Αυτή η υψηλή περιεκτικότητα σε μολυβδαίνιο, χρωμίου και αζώτου οδηγεί στην άριστη αντίσταση στο χλωρίδιο κοιλαίνοντας και η επίθεση διάβρωσης ρωγμών και η διπλή δομή παρέχουν σε 2507 την εξαιρετική αντίσταση στο ράγισμα διάβρωσης πίεσης χλωριδίου.

Η χρήση του ντούμπλεξ 2507 πρέπει να περιοριστεί στις εφαρμογές κάτω από 600° Φ (316° Γ). Η εκτεταμένη ανυψωμένη έκθεση θερμοκρασίας μπορεί να μειώσει και την ανθεκτικότητα και την αντίσταση διάβρωσης του κράματος 2507.

Το ντούμπλεξ 2507 κατέχει τις άριστες μηχανικές ιδιότητες. Συχνά ένας ελαφρύς μετρητής του υλικού 2507 μπορεί να χρησιμοποιηθεί για να επιτύχει την ίδια δύναμη σχεδίου ενός παχύτερου κράματος νικελίου. Η προκύπτουσα αποταμίευση σε βάρος μπορεί εντυπωσιακά να μειώσει το γενικό κόστος της επεξεργασίας.

Αντίσταση διάβρωσης του έξοχου ντούμπλεξ 2507

Το ντούμπλεξ 2507 είναι ιδιαίτερα ανθεκτικό στην ομοιόμορφη διάβρωση από τα οργανικά οξέα όπως το μυρμηκικό και οξικό οξύ. Είναι επίσης ιδιαίτερα ανθεκτικό στα ανόργανα οξέα, ειδικά εάν περιέχουν τα χλωρίδια. Το κράμα 2507 είναι ιδιαίτερα ανθεκτικό στην καρβίδιο-σχετική με τον??????????? διάβρωση. Λόγω της φερριτικής μερίδας της διπλής δομής του κράματος είναι πολύ ανθεκτικό στο ράγισμα διάβρωσης πίεσης στο θερμό χλωρίδιο που περιέχει τα περιβάλλοντα. Μέσω των προσθηκών του χρωμίου, το μολυβδαίνιο και το άζωτο εντόπισαν τη διάβρωση όπως η διάβρωση και η επίθεση ρωγμών βελτιώνεται. Το κράμα 2507 έχει την άριστη εντοπισμένη αντίσταση διάβρωσης.

Τυποποιημένα σχεδιαγράμματα ενθυλάκωσης Flatpack

Στρογγυλή, ενιαία γραμμή	Στοιχείο	Τυποποιημένες διαστάσεις
	1/8 " “γραμμή OD	0,250 " “(6,35 χιλ.) Dia.
	1/4 " “γραμμή OD	0,433 " “(11,0 χιλ.) Dia.
	3/8 " “γραμμή OD	0,535 " “(13,6 χιλ.) Dia.
	1/2' “γραμμή OD	0,660 " “(16,8 χιλ.) Dia.

Τετραγωνική, ενιαία γραμμή	Στοιχείο	Τυποποιημένες διαστάσεις
	1/8 " “γραμμή OD	0,250 " “Χ 0,250” “(6,35 χιλ. Χ 6,35 χιλ.)
	1/4 " “γραμμή OD	0,433 " “Χ 0,433” “(11,0 χιλ. Χ 11,0 χιλ.)
	3/8 " “γραμμή OD	0,535 " “Χ 0,535” “(13,6 χιλ. Χ 13,6 χιλ.)
	1/2' “γραμμή OD	0,660 " “Χ 0,660” “(16,8 χιλ. Χ 16,8 χιλ.)

Ορθογώνιος, 2 γραμμές	Στοιχείο	Τυποποιημένες διαστάσεις
	1/4 " “γραμμή OD	Πλάτος: 0,710 " “(18,0 χιλ.) Ύψος: 0,410 " “(10,4 χιλ.)

Ορθογώνιος, 3 γραμμές	Στοιχείο	Τυποποιημένες διαστάσεις
	1/4 " “γραμμή OD	Πλάτος: 0,990 " “(25,1 χιλ.) Ύψος: 0,410 " “(10,4 χιλ.)

Ιδιότητες της υδραυλικής σωλήνωσης γραμμών ελέγχου σε Flatpack

Ραφή-ενωμένη στενά & επιπλέουσα εσωτερική αποσυμένη βούλωμα σωλήνωση. Παρεχόμενος στον ανοπτημένο όρο

Συνεχές μήκος χωρίς τροχιακές κοινές συγκολλήσεις

Θεωρητική πίεση έκρηξης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη εκτατή δύναμη

Θεωρητική πίεση κατάρρευσης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη δύναμη παραγωγής

Εκτίμηση πίεσης σε 100°F (38°C), τους ουδέτερους και στατικούς όρους
