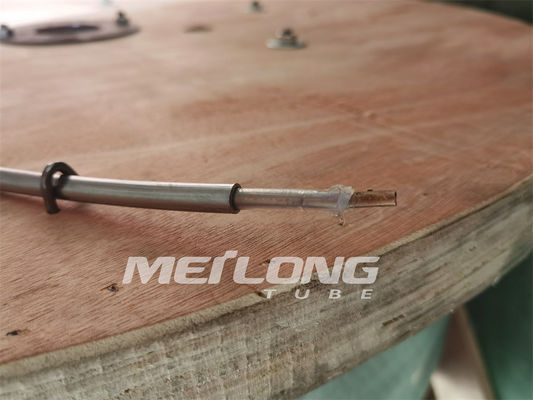

316L τοποθετημένο σε κάψα σωλήνωση καλώδιο ανοξείδωτου για Downhole τις εφαρμογές στις πετρελαιοπηγές
Τοποθετημένο σε κάψα σωλήνωση καλώδιο (TEC)
Οι χρήσεις TEC ένωσαν στενά τη σωλήνωση κραμάτων ανοξείδωτου και νικελίου για να προστατεύσουν τα ηλεκτρικά και οπτικά συστατικά από την πίεση και τα διαβρωτικά αποτελέσματα του downhole περιβάλλοντος. Η πολυμερής ενθυλάκωση παρέχει την πρόσθετη μηχανική προστασία.
Μια ευρεία επιλογή των τμημάτων χαλκού και ινών από το σωλήνα Meilong επιτρέπει την παραγωγή των καλωδίων ενοργάνωσης της βιομηχανίας περιπλοκότερων. Από την πρώτη εισαγωγή TEC για το πετρέλαιο και τη βιομηχανία φυσικού αερίου το 2015, ο σωλήνας Meilong έχει βελτιώσει συνεχώς και έχει βελτιστοποιήσει αυτό το προϊόν για τις νέες γενιές downhole των μετρητών και των εργαλείων για τα όλο και περισσότερο καυτότερα και βαθύτερα φρεάτια.
Οι διαμορφώσεις TEC είναι διαθέσιμες με έναν σχεδόν άπειρο συνδυασμό συστατικών στα συναρμογή-ελεύθερα μήκη συνήθειας.
Τα τυποποιημένα μεγέθη ενθυλάκωσης (11 τετράγωνο χιλ. Χ 11 χιλ.) είναι διαθέσιμα για να καλύψουν σχεδόν οποιεσδήποτε downhole απαιτήσεις.
Τα σύνθετα καλώδια που χρησιμοποιούν τους διάφορους συνδυασμούς ηλεκτρικών και οπτικών συστατικών είναι διαθέσιμα στις συγκεκριμένες downhole αντιστοιχιών ανάγκες.

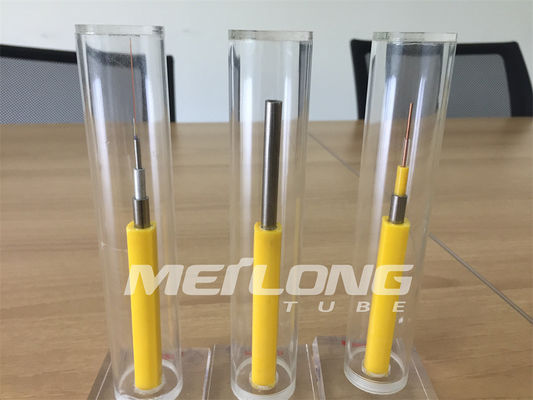

Χαρακτηριστικές κατασκευές

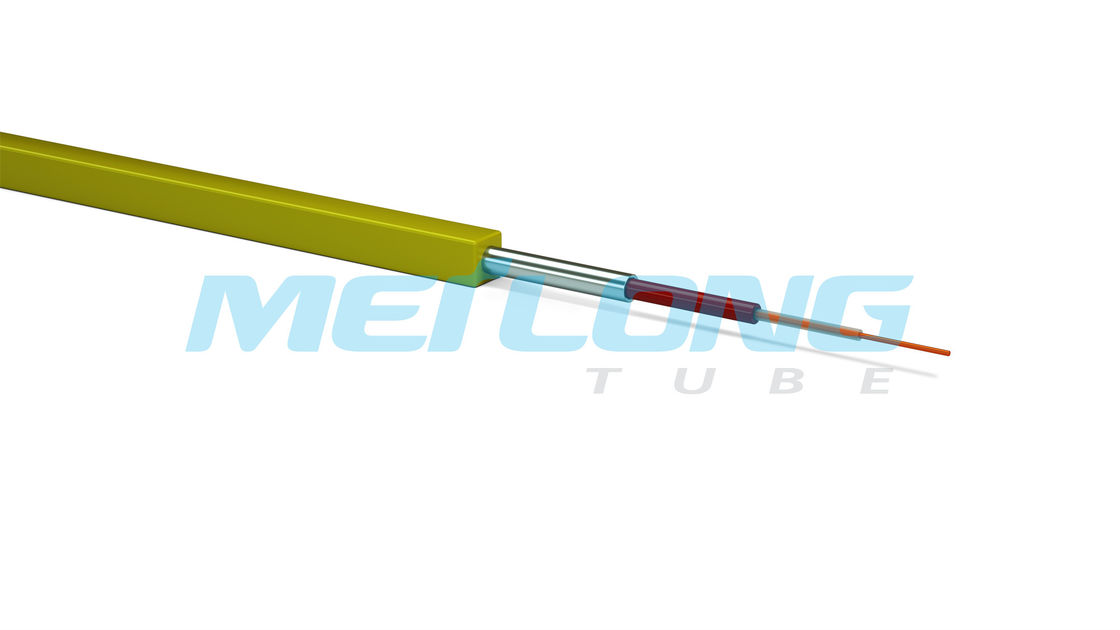

Ενιαίος αγωγός Incoloy 825 AWG 18 τετράγωνο σωλήνων που τοποθετείται σε κάψα
|
|
A) Το AWG 18 (7 X 0,39 χιλ.) κονσερβοποίησε το χαλκό
O.D. 0,046 (1,16 χιλ.) σε ονομαστικό
B) Μόνωση FEP
O.D. 0,098 (2,49 χιλ.) σε ονομαστικό
C) Κόκκινο υλικό πληρώσεως πολυπροπυλενίου
O.D. 0,180 (4,57 χιλ.) σε ονομαστικό
D) Κράμα 825 σωλήνας
Πάχος τοίχων 0,035 (0,89 χιλ.) σε ονομαστικό
O.D. 0,250 (6,35 χιλ.) σε ονομαστικό
E) Κίτρινο τετραγωνικό πολυπροπυλένιο σχεδιαγράμματος
0,433 (11 χιλ.) στο τετράγωνο
|
5 ανοξείδωτος 316L AWG ενιαίος σωλήνας αγωγών που τοποθετείται σε κάψα
|
|
A) 5 χαλκός AWG (ενιαίος αγωγός)
O.D. 0,181 (4,6 χιλ.) σε ονομαστικό
B) Μόνωση PFA
O.D. 0,228 (5,8 χιλ.) σε ονομαστικό
C) Μόνωση PFA
O.D. 0,276 (7,0 χιλ.) σε ονομαστικό
D) Ανοξείδωτο 316 σωλήνας
Πάχος τοίχων 0,035 (0,89 χιλ.) σε ονομαστικό
O.D. 0,375 (9,53 χιλ.) σε ονομαστικό
|
Επιλογές σωληνώσεων
TEC επιλέγεται βασισμένος καλά στους όρους όπως η πίεση, η θερμοκρασία και corrosiveness καλά του ρευστού. Η σωλήνωση αποτελείται από ένα κράμα που αντιστοιχείται την εφαρμογή. Είναι έπειτα κατά μήκος ενωμένο στενά, ρεύμα στροβίλου που εξετάζεται και που σύρεται στο τελειωμένο μέγεθος. Το πλήρες στοιχείο δοκιμής είναι διαθέσιμο για κάθε σωλήνα.
- Ανοξείδωτο 316L
- Ντούμπλεξ 2205
- Έξοχο ντούμπλεξ 2507
- Incoloy 825
Μηχανικά χαρακτηριστικά για το κράμα TEC, κρύο που εργάζεται
| Διάμετρος |
Πάχος τοίχων |
Ανοξείδωτο 316L
Ελάχιστη κατάρρευση
|
Incoloy 825
Ελάχιστη κατάρρευση
|
Ελάχιστη κάμψη Radius* |
| ίντσες |
ίντσες |
PSI |
PSI |
ίντσες |
| 0,125 (1/8) |
0,022 |
23.882 |
25.209 |
0,75 |
| 0,250 (1/4) |
0,028 |
16.371 |
17.281 |
1.50 |
| 0,250 (1/4) |
0,035 |
19.688 |
20.781 |
1.50 |
| 0,250 (1/4) |
0,049 |
26.173 |
27.627 |
1.50 |
| 0,375 (3/8) |
0,035 |
13.783 |
14.549 |
2.25 |
| 0,375 (3/8) |
0,049 |
18.739 |
19.780 |
2.25 |
Υπολογισμοί βασισμένοι στην ελάχιστη δύναμη παραγωγής 120.000 PSI.
Όλη η σωλήνωση TEC είναι μεγάλου μεγέθους ενωμένη στενά και συμένος.
Η σωλήνωση να είναι συνήθεια που τυπώνεται μπορεί με ποικίλα στοιχεία συμπεριλαμβανομένου του αριθμού μερών, του αύξοντος αριθμού, του διαδοχικών μήκους και του αριθμού εντολής αγοράς.
*The η κάμπτοντας ακτίνα που υποδεικνύεται είναι σε έναν στατικό όρο μετά από την τελική κατάρτιση στη λήξη. Όλη η κάμψη πρέπει να εκτελεσθεί χρησιμοποιώντας μια πένσα σωληνώσεων για να εξασφαλίσει ότι η κάμπτοντας ακτίνα είναι ομοιόμορφη. Επεκτείνοντας σε ή από καλά, η ελάχιστη κάμπτοντας ακτίνα πρέπει να είναι όσο το δυνατόν μεγαλύτερη.
Ηλεκτρικά συστατικά
| Ύφος TEC |
TEC 100 |
TEC 150 |
TEC 175 |
TEC 200 |
TEC 250 |
| Σειρά θερμοκρασίας |
-10 σε 100°C |
-10 σε 150°C |
-100 σε 175°C |
-100 σε 200°C |
-100 σε 250°C |
| Υλικό πληρώσεως |
PP |
PP |
FEP |
FEP |
PFA |
| Μόνωση |
PP |
FEP |
FEP |
FEP |
PFA |
Μέγιστη ηλεκτρική αντίσταση @ 20°C αγωγών (68 °F)
| Αγωγός |
Αγωγός
O.D.
|
Αγωγός
O.D.
|
Στερεός γυμνός χαλκός |
7 γυμνός χαλκός σκελών |
| AWG |
ίντσες |
χιλ. |
Ωμ/kft |
Ωμ/μ |
Ωμ/kft |
Ωμ/μ |
| 18 |
0,0403 |
1.02 |
6.52 |
21.4 |
6.66 |
21.8 |
| 17 |
0,0453 |
1.15 |
5.15 |
16.9 |
5.27 |
17.3 |
| 16 |
0,0508 |
1.29 |
4.10 |
13.5 |
4.18 |
13.7 |
| 15 |
0,0571 |
1.45 |
3.24 |
10.6 |
3.31 |
10.9 |
| 14 |
0,0641 |
1.63 |
2.57 |
8.45 |
2.62 |
8.62 |
| 13 |
0,0720 |
1.83 |
2.04 |
6.69 |
2.08 |
6.82 |
| 12 |
0,0808 |
2.05 |
1.62 |
5.31 |
1.65 |
5.43 |
| 11 |
0,0907 |
2.30 |
1.29 |
4.22 |
1.32 |
4.30 |
| 10 |
0,102 |
2.59 |
1,019 |
3.34 |
1,039 |
3.41 |
| 9 |
0,114 |
2.90 |
0,808 |
2.65 |
0,825 |
2.71 |
| 8 |
0,128 |
3.25 |
0,641 |
2.10 |
0,654 |
2.14 |
