ASTM B704 Incoloy 825 υψηλή εκτατή υδραυλική τριχοειδής σωλήνωση γραμμών ελέγχου
Οι ενωμένες στενά και αποσυμένες γραμμές ελέγχου είναι η προτιμημένη κατασκευή για τις γραμμές ελέγχου που χρησιμοποιούνται downhole στις εφαρμογές πετρελαίου και φυσικού αερίου. Οι ενωμένες στενά γραμμές ελέγχου μας χρησιμοποιούνται σε SCSSV, τη χημική έγχυση, τις προηγμένες καλά ολοκληρώσεις, και τις εφαρμογές μετρητών. Προσφέρουμε ποικίλες γραμμές ελέγχου. (TIG που ενώνονται στενά ή λέιζερ που ενώνονται στενά, και επιπλέον βούλωμα που σύρονται, και γραμμές με τις αυξήσεις) οι διάφορες διαδικασίες μας παρέχουν η δυνατότητα να προσαρμόσει μια λύση για να συναντήσουν καλά την ολοκλήρωσή σας.
Χαρακτηριστικό μέγεθος της γραμμής ελέγχου
Η εξωτερική διάμετρος των γραμμών ελέγχου είναι κυρίως 1/4 " “(6.35mm).
Πάχη τοίχων: 0,035 " “(0.89mm), 0,049” “(1.24mm), 0,065” “(1.65mm)
Η σωλήνωση γραμμών ελέγχου είναι διαθέσιμη στα μήκη από 400 πόδια (122 μέτρα) σε 32.808 πόδια (10.000 μέτρα). Καμία orbitally συγκόλληση άκρης.
Άλλες προδιαγραφές (1/8 " “στο 3/4” “) είναι διαθέσιμες κατόπιν αιτήσεως.
Κατασκευή ακρίβειας
Ο σωλήνας Meilong λειτουργεί από ένα συγκρότημα των κτηρίων που συμπληρώνει συνολικά 20.000 τετραγωνικά μέτρα.

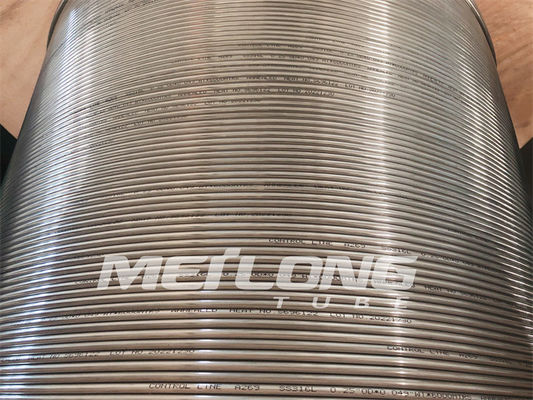

Καθένα σπείρα σωληνώσεων είναι ένα απολύτως συνεχές μήκος χωρίς τροχιακές συγκολλήσεις.
Καθένας σπείρα σωληνώσεων είναι υδροστατικός που εξετάζεται με μια στοχοθετημένη πίεση.
Η δοκιμή μπορεί να βεβαιωθεί στην περιοχή από τους επιθεωρητές τρίτων (SGS, BV, DNV).
Δυνατότητες ποιοτικού ελέγχου
|
Χημικός
Διάβρωση
Διαστατικός
Ρεύμα του Eddy
Επιμήκυνση
|
Φλόγα
Ισιώστε
Μέγεθος σιταριού
Σκληρότητα
Υδροστατικός
|
Μεταλλουργικός
Θετικός υλικός προσδιορισμός (PMI)
Τραχύτητα επιφάνειας
Εκτατός
Παραγωγή
|
Χαρακτηριστικά γνωρίσματα σωληνώσεων
Στενές διαστατικές ανοχές
Αρκετά ενισχυμένες μηχανικές ιδιότητες
Η ανώτερη επιφάνεια τελειώνει
Υψηλή καθαριότητα της εσωτερικής επιφάνειας
Ελεγχόμενο ovality, εκκεντρικότητα
Διαστατική ανοχή
|
ASTM B704/ASME SB704, Incoloy 825, UNS N08825
ASTM B751/ASME SB751
|
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
1/8 " “≤OD<5>
5/8≤OD≤1' “(15.88≤OD≤25.4 χιλ.)
|
±0.004 " “(±0.10 χιλ.)
±0.0075 " “(±0.19 χιλ.)
|
±12.5%
±12.5%
|
Πρότυπα Meilong
| Μέγεθος OD |
Ανοχή OD |
ΒΑΡΟΣ ανοχής |
|
1/8 " “≤OD<5>
5/8≤OD≤1' “(15.88≤OD≤25.4 χιλ.)
|
±0.004 " “(±0.10 χιλ.)
±0.004 " “(±0.10 χιλ.)
|
±10%
±8%
|
Θερμική επεξεργασία
Η σωλήνωση είναι υποβαλλόμενη σε θερμοθεραπεία για να επιτύχει τις διευκρινισμένες μηχανικές ιδιότητες και την αντίσταση διάβρωσης σε έναν φούρνο από-μύλων με μια μειώνοντας ατμόσφαιρα.
Περιγραφή εφαρμογής για SSSV
Μια βαλβίδα ασφάλειας είναι μια βαλβίδα που ενεργεί ως προστάτης του εξοπλισμού σας. Οι βαλβίδες ασφάλειας μπορούν να αποτρέψουν τη ζημία στα δοχεία πίεσης σας και να αποτρέψουν ακόμη και τις εκρήξεις στη δυνατότητά σας όταν εγκαθίσταται στα δοχεία πίεσης.
Μια βαλβίδα ασφάλειας είναι ένας τύπος βαλβίδας που ωθεί αυτόματα πότε η πίεση της πλευράς κολπίσκων της βαλβίδας αυξάνεται σε μια προκαθορισμένη πίεση, για να ανοίξει το δίσκο βαλβίδων και να απαλλάξει το ρευστό. Το σύστημα βαλβίδων ασφάλειας σχεδιάζεται για να είναι ένα ασφαλές έτσι ώστε ένα πηγάδι μπορεί να απομονωθεί σε περίπτωση οποιασδήποτε διακοπής του συστήματος ή ζημίας στις εγκαταστάσεις παραγωγή-ελέγχου επιφάνειας.
Στις περισσότερες περιπτώσεις, είναι υποχρεωτικό να υπάρξουν μέσα της περάτωσης για όλα τα φρεάτια ικανά φυσικού fl ow στην επιφάνεια. Η εγκατάσταση μιας κάτω από την επιφάνεια βαλβίδας ασφάλειας (SSSV) θα παράσχει αυτήν την ικανότητα περάτωσης έκτακτης ανάγκης. Τα συστήματα ασφάλειας μπορούν να χρησιμοποιηθούν σε μια ασφαλή αρχή από έναν πίνακα ελέγχου που βρίσκεται στην επιφάνεια.
Το SCSSV ελέγχεται από» γραμμή ελέγχου ανοξείδωτου ένα ¼ που εγκαθίσταται συνδεμένη με έξω από τη σειρά σωληνώσεων φρεατίων και πότε η σωλήνωση παραγωγής εγκαθίσταται. Ανάλογα με την πίεση πηγών, μπορεί να είναι απαραίτητο να κρατηθεί τουλάχιστον 10.000 PSI στη γραμμή ελέγχου για να κρατήσει τη βαλβίδα ανοικτή.
Άλλες εφαρμογές
Κουλουριασμένη τριχοειδές αγγείο σωλήνωση κραμάτων για τη χημική έγχυση
Η γυμνή και τοποθετημένη σε κάψα υδραυλική γραμμή ελέγχου κουλουρίασε τη σωλήνωση κραμάτων για τις υποθαλάσσιες βαλβίδες ασφάλειας
Σειρές ταχύτητας, σειρές εργασίας, και καλώδια σωλήνων χάλυβα
Γεωθερμική κουλουριασμένη σωλήνωση κραμάτων
Κράματα για τις γραμμές ελέγχου
| Ωστενιτικός: |
316L |
ASTM Α-269 |
| Ντούμπλεξ: |
S31803/S32205
S32750
|
ASTM Α-789
ASTM Α-789
|
| Κράμα νικελίου: |
N08825
N06625
|
ASTM Β-704 ASTM Β-423
ASTM Β-704 ASTM Β-444
|
Χημικές συνθέσεις Incoloy 825 τριχοειδής σωλήνωση γραμμών ελέγχου
| Νικέλιο |
Χρώμιο |
Σίδηρος |
Μολυβδαίνιο |
Άνθρακας |
Μαγγάνιο |
Πυρίτιο |
Θείο |
Αργίλιο |
Τιτάνιο |
Χαλκός |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| |
|
ελάχιστος. |
|
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
|
|
| 38.0-46.0 |
19.5-23.5 |
22.0 |
2.5-3.5 |
0,05 |
1.0 |
0,5 |
0,03 |
0,2 |
0.6-1.2 |
1.5-3.0 |
Το κράμα 825 Incoloy είναι ένα κράμα νικέλιο-σίδηρος-χρωμίου με τις προσθήκες του μολυβδαίνιου και του χαλκού.
Incoloy 825 βάρος σωληνώσεων γραμμών ελέγχου ανά μετρητή (κλ)
Incoloy 825 (UNS N08825)
| O.D. |
W.T. |
| Μέρος |
Δεκαδικός |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0446 |
0,0517 |
- |
- |
- |
| 1/4 |
0,250 |
0,1022 |
0,1237 |
0,1916 |
0,1977 |
0,2277 |
| 3/8 |
0,375 |
0,1596 |
0,1955 |
0,2624 |
0,3311 |
0,3983 |
| 1/2 |
0,500 |
0,2172 |
0,2674 |
0,3631 |
0,4646 |
0,5688 |
| 5/8 |
0,625 |
0,2748 |
0,3394 |
0,4638 |
0,5982 |
0,7392 |
| 3/4 |
0,750 |
0,3322 |
0,4112 |
0,5644 |
0,7317 |
0,9096 |
Incoloy 825 τριχοειδείς ιδιότητες σωληνώσεων
Ενωμένη στενά & επιπλέουσα εσωτερική αποσυμένη βούλωμα σωλήνωση. Παρεχόμενος στον ανοπτημένο όρο
Συνεχές μήκος χωρίς τροχιακές κοινές συγκολλήσεις
| Κράμα |
UNS |
O.D. |
W.T. |
Πίεση εργασίας |
Πίεση έκρηξης |
Πίεση κατάρρευσης |
Πίεση δοκιμής |
| ίντσα |
ίντσα |
ίντσα |
PSI |
PSI |
PSI |
PSI |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,028 |
12.389 |
45.914 |
11.266 |
14.500 |
| Incoloy 825 |
N08825 |
1/8 |
0,125 |
0,035 |
15.486 |
57.392 |
14.083 |
17.400 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,035 |
7.281 |
26.992 |
8.427 |
8.700 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,049 |
10.518 |
38.957 |
10.979 |
11.600 |
| Incoloy 825 |
N08825 |
1/4 |
0,250 |
0,065 |
14.335 |
53.127 |
13.445 |
16.675 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,035 |
4.683 |
17.347 |
5.918 |
5.075 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,049 |
6.720 |
24.903 |
7.919 |
7.250 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,065 |
9.214 |
34.142 |
10.022 |
10.150 |
| Incoloy 825 |
N08825 |
3/8 |
0,375 |
0,083 |
12.018 |
44.526 |
12.174 |
13.775 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,049 |
4.912 |
18.173 |
6.164 |
5.800 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,065 |
6.701 |
24.831 |
7.905 |
7.250 |
| Incoloy 825 |
N08825 |
1/2 |
0,500 |
0,083 |
8.740 |
32.382 |
9.736 |
10.150 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,049 |
3.930 |
14.538 |
4.931 |
4.350 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,065 |
5.361 |
19.865 |
6.324 |
5.800 |
| Incoloy 825 |
N08825 |
5/8 |
0,625 |
0,083 |
6.846 |
25.367 |
8.076 |
7.975 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,049 |
3.273 |
12.110 |
4.108 |
3.625 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,065 |
4.466 |
16.547 |
5.268 |
5.075 |
| Incoloy 825 |
N08825 |
3/4 |
0,750 |
0,083 |
5.703 |
21.131 |
6.727 |
6.525 |
* Θεωρητική πίεση έκρηξης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη εκτατή δύναμη
* Θεωρητική πίεση κατάρρευσης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη δύναμη παραγωγής
* Εκτίμηση πίεσης σε 100°F (38°C), τους ουδέτερους και στατικούς όρους
Διαδικασία και συσκευασία σωληνώσεων
Άνευ ραφής διαπερνημένο, αποσυμένος, ανοπτημένος (πολυεπίπεδη διαδικασία κυκλοφορίας)
Ενωμένος στενά κατά μήκος ενωμένος στενά, αποσυμένος, ανοπτημένος (πολυεπίπεδη διαδικασία κυκλοφορίας)

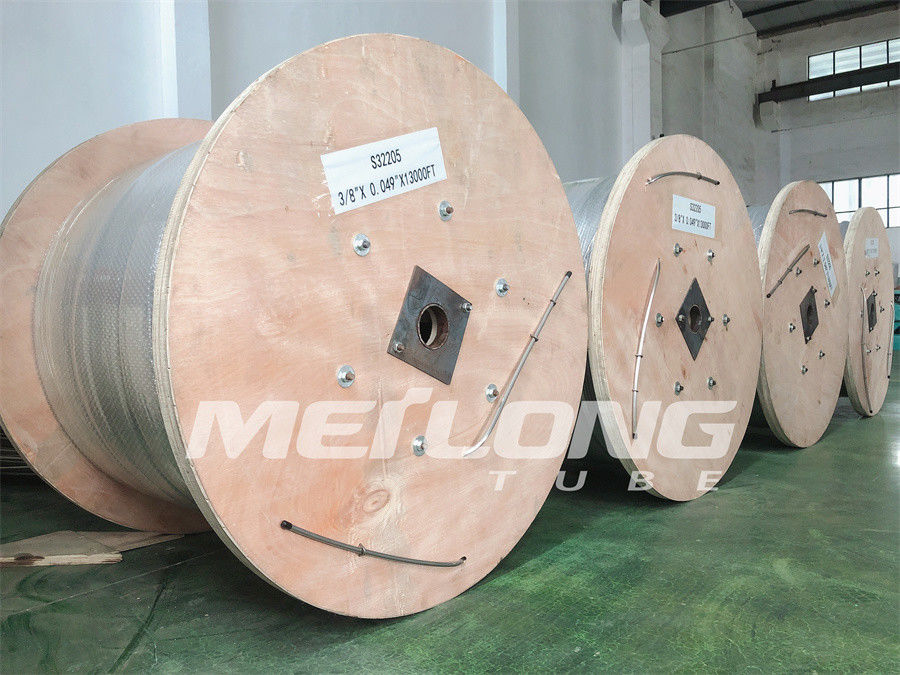

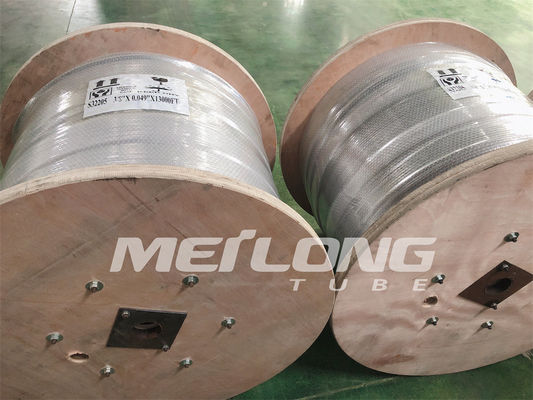

Η σωλήνωση συσκευασίας είναι πληγή επιπέδων που κουλουριάζεται στο μέταλλο/τα ξύλινα τύμπανα ή τα στροφία.
Όλα τα τύμπανα ή τα στροφία συσκευάζονται στα ξύλινα κλουβιά για την εύκολη λογιστική λειτουργία.
