Η υψηλή πίεση έκρηξης κουλουρίασε την τριχοειδή γραμμή σωληνώσεων που έγινε από Inconel 625
Ο σωλήνας Meilong κατασκευάζει ειδικά άνευ ραφής και που αποσύρει, ενωμένη στενά και αποσυμένη κουλουριασμένη τριχοειδής γραμμή σωληνώσεων που γίνεται από τα αντιδιαβρωτικά ωστενιτικά, διπλά, έξοχα διπλά ανοξείδωτα και τους βαθμούς κραμάτων νικελίου. Η σωλήνωση χρησιμοποιείται ως υδραυλικές γραμμές ελέγχου και χημικές γραμμές εγχύσεων που εξυπηρετούν ειδικά το πετρέλαιο και το φυσικό αέριο, γεωθερμική βιομηχανία.
Χαρακτηριστικό μέγεθος της τριχοειδούς γραμμής
Η εξωτερική διάμετρος των τριχοειδών γραμμών είναι κυρίως 1/4 " “(6.35mm).
Πάχη τοίχων: 0,035 " “(0.89mm), 0,049” “(1.24mm), 0,065” “(1.65mm)
Η τριχοειδής σωλήνωση γραμμών ελέγχου είναι διαθέσιμη στα μήκη από 400 πόδια (122 μέτρα) σε 32.808 πόδια (10.000 μέτρα). Καμία orbitally συγκόλληση άκρης.
Άλλες προδιαγραφές (1/8 " “στο 3/4” “) είναι διαθέσιμες κατόπιν αιτήσεως.
Σημασία της τριχοειδούς γραμμής
Καθένα τριχοειδής γραμμή με μορφή σπείρας σωληνώσεων είναι ένα απολύτως συνεχές μήκος χωρίς τροχιακές συγκολλήσεις.
Καθένας υδραυλική γραμμή με μορφή σπείρας σωληνώσεων είναι υδροστατικός που εξετάζεται σε ελάχιστα 15.000 PSI.
Η δοκιμή μπορεί να βεβαιωθεί στην περιοχή από τους επιθεωρητές τρίτων (SGS, BV, DNV).
Άλλες δοκιμές είναι δοκιμή ρευμάτων στροβίλου, χημικές ουσίες, εξομάλυνση, καύση, εκτατή, παραγωγή, επιμήκυνση, σκληρότητα για την υλική ποιότητα.
Περιγραφή εφαρμογής για την τριχοειδή γραμμή
Σε όλους τους τομείς του πετρελαίου και της βιομηχανίας φυσικού αερίου, οι χημικές ουσίες εγχέονται στις γραμμές διαδικασίας και τα ρευστά. Πάρτε τις υπηρεσίες πετρελαιοφόρων περιοχών, οι χημικές ουσίες χρησιμοποιούνται στην ταινία την πλευρά του πηγαδιού για τη βελτιωμένη σταθερότητα. Στις σωληνώσεις αποφεύγουν τη συγκέντρωση και κρατούν την υποδομή υγιή.
Ο ρόλος της τριχοειδούς γραμμής
Στο πετρέλαιο και τη βιομηχανία φυσικού αερίου εγχέουμε τις χημικές ουσίες στη διαταγή
για να προστατεύσει την υποδομή
για να βελτιστοποιήσουν τις διαδικασίες
για να βεβαιώσει τη ροή
και για να βελτιώσει την παραγωγικότητα
Κράματα για την τριχοειδή γραμμή
| Ωστενιτικός: |
316L |
ASTM Α-269 |
| Ντούμπλεξ: |
S31803/S32205
S32750
|
ASTM Α-789
ASTM Α-789
|
| Κράμα νικελίου: |
N08825
N06625
|
ASTM Β-704 ASTM Β-423
ASTM Β-704 ASTM Β-444
|
Τριχοειδή χαρακτηριστικά γνωρίσματα σωληνώσεων γραμμών
Στενές διαστατικές ανοχές
Αρκετά ενισχυμένες μηχανικές ιδιότητες
Η ανώτερη επιφάνεια τελειώνει
Υψηλή καθαριότητα της εσωτερικής επιφάνειας
Ελεγχόμενο ovality, εκκεντρικότητα
Inconel 625 για την υδραυλική τριχοειδή γραμμή
| Νικέλιο |
Χρώμιο |
Σίδηρος |
Μολυβδαίνιο |
Κολόμβιο + ταντάλιο |
Άνθρακας |
Μαγγάνιο |
Πυρίτιο |
Φώσφορος |
Θείο |
Αργίλιο |
Τιτάνιο |
Κοβάλτιο |
| % |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
% |
| ελάχιστος. |
|
μέγιστο. |
|
|
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
μέγιστο. |
| 58.0 |
20.0-23.0 |
5.0 |
8.0-10.0 |
3.15-4.15 |
0,10 |
0,50 |
0,5 |
0,015 |
0,015 |
0,4 |
0,40 |
1.0 |
Ισοδυναμία κανόνα
| Βαθμός |
UNS αριθ. |
Ευρο- κανόνας |
| Αριθ. |
Όνομα |
| Κράμα |
ASTM/ASME |
En10216-5 |
En10216-5 |
| 625 |
N06625 |
2.4856 |
NiCr22Mo9Nb |
Inconel 625 υλική περιγραφή
Το Inconel 625 είναι ένα υλικό με την άριστη αντίσταση στη διάβρωση, τη ρωγμή και το ράγισμα διάβρωσης. Ιδιαίτερα ανθεκτικός σε ένα ευρύ φάσμα των οργανικών και ορυκτών οξέων. Καλή υψηλής θερμοκρασίας δύναμη.
Χαρακτηριστικά
Άριστες μηχανικές ιδιότητες και σοι δύο εξαιρετικά - χαμηλές και εξαιρετικά υψηλές θερμοκρασίες.
Σημαντική αντίσταση στη διάβρωση, τη διάβρωση ρωγμών και τη intercrystalline διάβρωση.
Σχεδόν πλήρης ελευθερία από προκληθε'ν το χλωρίδιο ράγισμα διάβρωσης πίεσης.
Υψηλή αντίσταση στην οξείδωση στις ανυψωμένες θερμοκρασίες μέχρι 1050C.
Η καλή αντίσταση στα οξέα, όπως νιτρικός, φωσφορικός, θειικός και υδροχλωρικός, καθώς επίσης και στα αλκάλια καθιστά πιθανή την κατασκευή των λεπτών δομικών μερών της υψηλής μεταφοράς θερμότητας.
Βάρος σωληνώσεων κραμάτων ανά μετρητή (κλ)
Inconel 625 (UNS N06625)
| O.D. |
W.T. |
| Μέρος |
Δεκαδικός |
0,028 |
0,035 |
0,049 |
0,065 |
0,083 |
| 1/8 |
0,125 |
0,0465 |
0,0539 |
- |
- |
- |
| 1/4 |
0,250 |
0,1065 |
0,1288 |
0,1686 |
0,2059 |
0,2372 |
| 3/8 |
0,375 |
0,1663 |
0,2037 |
0,2733 |
0,3449 |
0,4149 |
| 1/2 |
0,500 |
0,2262 |
0,2785 |
0,3782 |
0,4839 |
0,5924 |
| 5/8 |
0,625 |
0,2862 |
0,3535 |
0,481 |
0,6231 |
0,7699 |
| 3/4 |
0,750 |
0,3460 |
0,4283 |
0,5879 |
0,7621 |
0,9475 |
Ιδιότητες σωληνώσεων κραμάτων
Ραφή-ενωμένη στενά & επιπλέουσα εσωτερική αποσυμένη βούλωμα σωλήνωση. Παρεχόμενος στον ανοπτημένο όρο
Συνεχές μήκος χωρίς τροχιακές κοινές συγκολλήσεις
| Κράμα |
UNS |
O.D. |
W.T. |
Πίεση εργασίας |
Πίεση έκρηξης |
Πίεση κατάρρευσης |
Πίεση δοκιμής |
| ίντσα |
ίντσα |
ίντσα |
PSI |
PSI |
PSI |
PSI |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,028 |
19.024 |
57.892 |
22.002 |
21.750 |
| Inconel 625 |
N06625 |
1/8 |
0,125 |
0,035 |
23.780 |
72.365 |
27.503 |
27.550 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,035 |
12.516 |
38.087 |
14.475 |
14.500 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,049 |
18.065 |
54.969 |
18.869 |
20.300 |
| Inconel 625 |
N06625 |
1/4 |
0,250 |
0,065 |
24.633 |
74.970 |
23.090 |
27.550 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,035 |
8.043 |
24.482 |
10.182 |
9.425 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,049 |
11.546 |
35.143 |
13.605 |
13.050 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,065 |
15.829 |
48.182 |
17.202 |
18.125 |
| Inconel 625 |
N06625 |
3/8 |
0,375 |
0,083 |
20.648 |
62.839 |
20.901 |
23.200 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,049 |
8.433 |
25.657 |
10.588 |
9.425 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,065 |
11.507 |
35.041 |
13.576 |
13.050 |
| Inconel 625 |
N06625 |
1/2 |
0,500 |
0,083 |
15.010 |
45.700 |
16.733 |
17.400 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,049 |
6.624 |
20.175 |
8.644 |
7.250 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,065 |
8.788 |
26.763 |
11.467 |
10.150 |
| Inconel 625 |
N06625 |
5/8 |
0,625 |
0,083 |
11.222 |
34.176 |
14.643 |
13.050 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,049 |
5.518 |
16.806 |
7.200 |
6.525 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,065 |
7.320 |
22.293 |
9.552 |
8.700 |
| Inconel 625 |
N06625 |
3/4 |
0,750 |
0,083 |
9.348 |
28.469 |
12.197 |
10.875 |
* Θεωρητική πίεση έκρηξης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη εκτατή δύναμη
* Θεωρητική πίεση κατάρρευσης βασισμένη στο ελάχιστο πάχος τοίχων, και ελάχιστη δύναμη παραγωγής
* Εκτίμηση πίεσης σε 100°F (38°C), τους ουδέτερους και στατικούς όρους
Διαδικασία και συσκευασία σωληνώσεων
Άνευ ραφής διαπερνημένο, αποσυμένος, ανοπτημένος (πολυεπίπεδη διαδικασία κυκλοφορίας)
Ενωμένος στενά κατά μήκος ενωμένος στενά, αποσυμένος, ανοπτημένος (πολυεπίπεδη διαδικασία κυκλοφορίας)

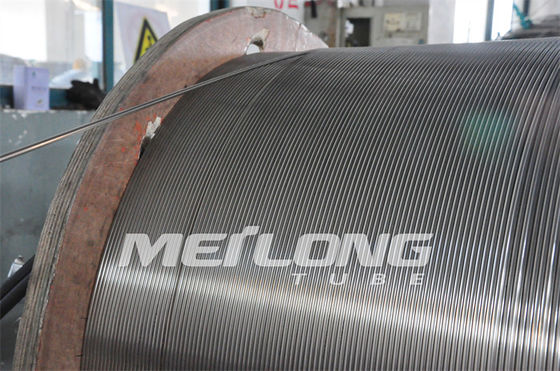

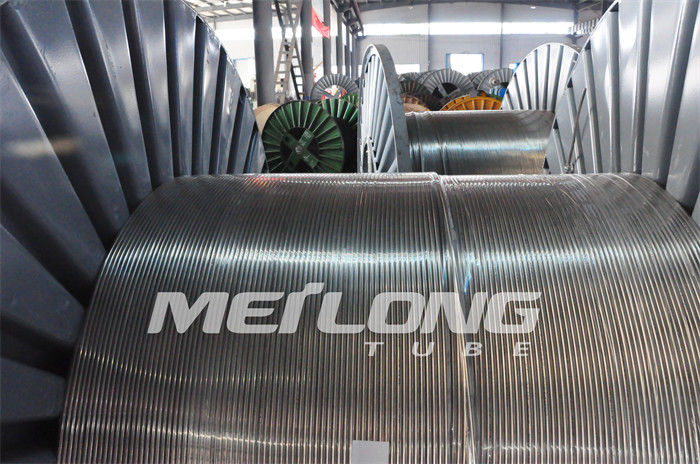

Η συσκευασία της σωλήνωσης υδραυλικών γραμμών είναι πληγή επιπέδων που κουλουριάζεται στο μέταλλο/τα ξύλινα τύμπανα ή τα στροφία.

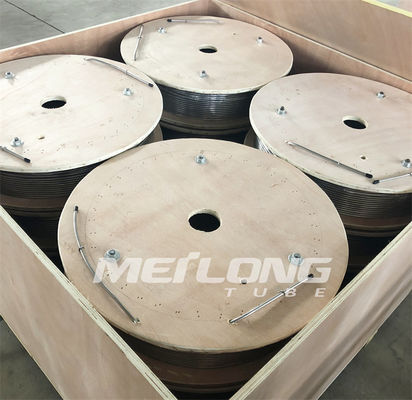

Όλα τα τύμπανα ή τα στροφία συσκευάζονται στα ξύλινα κλουβιά για την εύκολη λογιστική λειτουργία.
