Λεπτομέρειες:
|
Κράμα: | TP316L, UNS S31603 | Επιφάνεια: | Καθαρό και φωτεινό |
---|---|---|---|
Όρος: | Ανοπτημένος | Ιδιότητες: | Ενισχυμένοι εκτατός και παραγωγή |
Χαρακτηριστικό γνώρισμα: | Υψηλή σωλήνωση | Εφαρμογή: | Κάτω από τον υδραυλικό έλεγχο τρυπών στα φρεάτια πετρελαίου και φυσικού αερίου |
Πρότυπα: | ASTM A269 | Μέγεθος: | Σφιχτές διαστατικές ανοχές |
Πρότυπα εφαρμογής: | NACE MR0175/ISO15156 | Δοκιμή: | 100% το μήκος είναι υδραυλικό δοκιμασμένο |
Επισημαίνω: | Τοποθετημένος σε κάψα PVDF τριχοειδής σωλήνας SS,τριχοειδής σωλήνας UNS S31603 SS,σπείρα 3 σωληνώσεων ανοξείδωτου cOem 4 |
Τοποθετημένη σε κάψα PVDF γραμμή Flatpack ελέγχου για την κάτω από την επιφάνεια εφαρμογή στα φρεάτια πετρελαίου και φυσικού αερίου

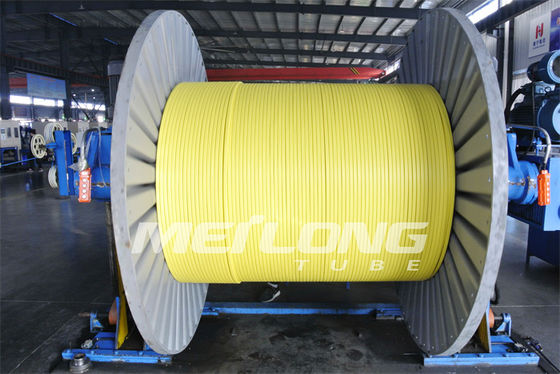

Οι κατασκευές σωλήνων Meilong είτε ένωσαν στενά είτε άνευ ραφής υδραυλικές γραμμές ελέγχου για τις κάτω από την επιφάνεια εφαρμογές. Η υδραυλική γραμμή ελέγχου είναι διαθέσιμη κυρίως σε πέντε υλικά, τα ποικίλα πάχη τοίχων, και ένα ευρύ φάσμα των εκτιμήσεων πίεσης εργασίας. Η γραμμή παρέχεται στα στροφία για να εξαναγκάσει τις απαιτήσεις μήκους. Κατόπιν αιτήματος, είναι πίεση δοκιμασμένη υδραυλικά, που εξαγνίζεται με το αέριο αζώτου, ή καθαρό υγρό πετρελαίου, και που σφραγίζεται και στις δύο άκρες πριν από τη ναυτιλία.
Η ενωμένη στενά υδραυλική γραμμή ελέγχου επιπλέει το βούλωμα που σύρεται στις προδιαγραφές ASTM και είναι διαθέσιμη σε οποιοδήποτε μήκος. Οι υλικοί τύποι για τις υδραυλικές γραμμές ελέγχου περιλαμβάνουν το ανοξείδωτο TP316L που είναι κατάλληλο για το γλυκό στα συγκρατημένα διαβρωτικά περιβάλλοντα, το διπλό ανοξείδωτο 2205, το έξοχο διπλό ανοξείδωτο 2507, το κράμα Incoloy 825 νικελίου και Inconel 625 είναι κατάλληλα για τα σοβαρά διαβρωτικά περιβάλλοντα και τις υψηλές πιέσεις εργασίας και τις θερμοκρασίες. Τα ρευστά συστημάτων ελέγχου πρέπει να είναι συμβατά με τα περιβάλλοντα και τις λειτουργούσες θερμοκρασίες της γραμμής ελέγχου.
Η ενθυλάκωση γραμμών ελέγχου είναι επίσης διαθέσιμη, όπου απαιτείται, να παρέχει την πρόσθετη αντίσταση συντριβής και γδαρσίματος κατά τη διάρκεια της εγκατάστασης. Το υλικό ενθυλάκωσης πρέπει να αντιστοιχηθεί για τη συμβατότητα καλά τα ρευστά και τις απαιτήσεις θερμοκρασίας.

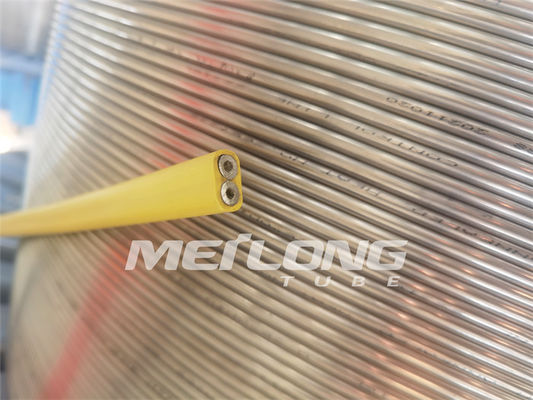

Τοποθετημένη σε κάψα γραμμή Flatpack ελέγχου
Η ενθυλάκωση είναι ένα πλαστικό που εξωθείται πέρα από το σωλήνα μετάλλων. Η ενθυλάκωση αποτρέπει τη ζημία στους σωλήνες μετάλλων κατά τη διάρκεια της διαδικασίας παραγωγής. Η ενθυλάκωση παρέχει επίσης την πρόσθετη αντίσταση γδαρσίματος και απαιτείται εάν οι προστάτες καλωδίων εγκαθίστανται για να ενισχύσουν τη δύναμη εκμετάλλευσης πέρα από κάθε σύνδεση σωληνώσεων παραγωγής.
Οι ενθυλακώσεις είναι διαθέσιμες σε ένα ευρύ φάσμα των διαμορφώσεων με τις επιλογές της ενθυλάκωσης ενιαίων περασμάτων και της διπλής ενθυλάκωσης περασμάτων για την προστιθέμενη προστασία.
Εφαρμογή Flatpack
Το Flatpacks χρησιμοποιείται συνήθως όταν ολοκληρώνονται διάφορες διαφορετικές γραμμές περίπου στο ίδιο βάθος στο φρεάτιο.
Οι κοινές εφαρμογές περιλαμβάνουν τα ευφυή καλά συστήματα, τις deep-set χημικές γραμμές εγχύσεων με downhole το καλώδιο μετρητών και τις γραμμές βαλβίδων ασφάλειας με τις ρηχές γραμμές εγχύσεων συνόλου χημικές. Για μερικές εφαρμογές οι φραγμοί προφυλακτήρων είναι επίσης τοποθετημένοι σε κάψα στο flatpack για να παρέχουν την πρόσθετη αντίσταση συντριβής.
Πρότυπα & εγκρίσεις
Οι γραμμές ελέγχου κατασκευάζονται σύμφωνα με τα εφαρμόσιμα πρότυπα ASTM για κάθε συγκεκριμένο υλικό.
Τους σωλήνες μπορούν να παρασχεθούν ξεπλυμένος, να γεμίσουν, και να φιλτραριστούν ανά απαιτήσεις πελατών και στα κατάλληλα πρότυπα NAS/SAE.
Ποιότητα & δοκιμή
- Κατασκευασμένος σύμφωνα με τα τυποποιημένα σχέδια επιθεώρησης και ποιότητας
Σχέδιο & κατασκευή
- Ενθυλάκωση για την ενιαία γραμμή
- Σχεδιαγράμματα ενθυλάκωσης για να ταιριάξει την εφαρμογή πελατών
- Χαρακτηρισμός γραμμών συνήθειας
- Μεγάλη έκταση των υλικών εφαρμογής
Υλικά ενθυλάκωσης
- PP (πολυπροπυλένιο) το /TPR (Santoprene)/PA
(Νάυλον)/PVDF/ETFE (Tefzel)/ECTFE (Halar)
FEP/PFA/ECA 3000
Χαρακτηριστικά γνωρίσματα της τοποθετημένης σε κάψα γραμμής Flatpack ελέγχου
Μεγιστοποιήστε την προστασία downhole της γραμμής
Αντίσταση συντριβής αύξησης κατά τη διάρκεια της εγκατάστασης
Προστατεύστε τη γραμμή ελέγχου από το γδάρσιμο και το τσίμπημα
Αποβάλτε τη μακροπρόθεσμη αποτυχία διάβρωσης πίεσης της γραμμής ελέγχου
Βελτιώστε το σχεδιάγραμμα στερέωσης
Ενιαία ή πολλαπλάσια ενθυλάκωση για την ευκολία του τρεξίματος και της προστιθέμενης προστασίας
Διαθέσιμοι βαθμοί κραμάτων για τη σωλήνωση γραμμών ελέγχου μέσα στην ενθυλάκωση
Ωστενιτικός: | 316L |
Ντούμπλεξ: |
S31803/S32205 S32750 |
Κράμα νικελίου: |
N08825 N06625 |
Χημική σύνθεση TP316L
Άνθρακας | Μαγγάνιο | Φώσφορος | Θείο | Πυρίτιο | Νικέλιο | Χρώμιο | Μολυβδαίνιο |
% | % | % | % | % | % | % | % |
μέγιστο. | μέγιστο. | μέγιστο. | μέγιστο. | μέγιστο. | |||
0,035 | 2.00 | 0,045 | 0,030 | 1.00 | 10.0-15.0 | 16.0-18.0 | 2.00-3.00 |
Ισοδυναμία κανόνα
Βαθμός | UNS αριθ. | Ευρο- κανόνας | Ιαπωνικά | |
Αριθ. | Όνομα | JIS | ||
Κράμα | ASTM/ASME | En10216-5 | En10216-5 | JIS G3463 |
316L | S31603 | 1.4404, 1.4435 | X2CrNiMo17-12-2 | SUS316LTB |
TP316L είναι ένα ωστενιτικό ανοξείδωτο χρώμιο-νικελίου με το μολυβδαίνιο και μια χαμηλή περιεκτικότητα σε άνθρακα.
Αντίσταση διάβρωσης
Οργανικά οξέα στις υψηλές συγκεντρώσεις και τις μέτριες θερμοκρασίες
Ανόργανα οξέα, π.χ. φωσφορικά και θειικά οξέα, στις μέτριες συγκεντρώσεις και τις θερμοκρασίες. Ο χάλυβας μπορεί επίσης να χρησιμοποιηθεί στο θειικό οξύ των συγκεντρώσεων επάνω από 90% στη χαμηλή θερμοκρασία.
Αλατισμένες λύσεις, π.χ. θειικά άλατα, σουλφίδια και θειώδη άλατα
Καυστικά περιβάλλοντα
Οι ωστενιτικοί χάλυβες είναι ευαίσθητοι στο ράγισμα διάβρωσης πίεσης. Αυτό μπορεί να εμφανιστεί στις θερμοκρασίες ανωτέρω για 60°C (140°F) εάν ο χάλυβας υποβάλλεται στις εκτατές πιέσεις και μπαίνει σε συγχρόνως την επαφή με ορισμένες λύσεις, ιδιαίτερα εκείνοι που περιέχουν τα χλωρίδια. Τέτοιοι όροι υπηρεσιών πρέπει επομένως να αποφευχθούν. Οι όροι όταν οι εγκαταστάσεις κλείνουν πρέπει επίσης να εξεταστούν, δεδομένου ότι τα συμπυκνώματα που διαμορφώνονται έπειτα μπορούν να αναπτύξουν τους όρους που οδηγούν και στο ράγισμα διάβρωσης πίεσης και στη διάβρωση.
TP316L έχει μια χαμηλή περιεκτικότητα σε άνθρακα και επομένως καλύτερα αντίσταση στη??????????? διάβρωση από τους χάλυβες του τύπου TP316.
Τυποποιημένα σχεδιαγράμματα ενθυλάκωσης Flatpack
Στρογγυλή, ενιαία γραμμή | Στοιχείο | Τυποποιημένες διαστάσεις |
![]() |
1/8 " “γραμμή OD | 0,250 " “(6,35 χιλ.) Dia. |
1/4 " “γραμμή OD | 0,433 " “(11,0 χιλ.) Dia. | |
3/8 " “γραμμή OD | 0,535 " “(13,6 χιλ.) Dia. | |
1/2' “γραμμή OD | 0,660 " “(16,8 χιλ.) Dia. |
Τετραγωνική, ενιαία γραμμή | Στοιχείο | Τυποποιημένες διαστάσεις |
![]() |
1/8 " “γραμμή OD | 0,250 " “Χ 0,250” “(6,35 χιλ. Χ 6,35 χιλ.) |
1/4 " “γραμμή OD | 0,433 " “Χ 0,433” “(11,0 χιλ. Χ 11,0 χιλ.) | |
3/8 " “γραμμή OD | 0,535 " “Χ 0,535” “(13,6 χιλ. Χ 13,6 χιλ.) | |
1/2' “γραμμή OD | 0,660 " “Χ 0,660” “(16,8 χιλ. Χ 16,8 χιλ.) |
Ορθογώνιος, 2 γραμμές | Στοιχείο | Τυποποιημένες διαστάσεις |
![]() |
1/4 " “γραμμή OD |
Πλάτος: 0,710 " “(18,0 χιλ.) Ύψος: 0,410 " “(10,4 χιλ.) |
Ορθογώνιος, 3 γραμμές | Στοιχείο | Τυποποιημένες διαστάσεις |
![]() |
1/4 " “γραμμή OD |
Πλάτος: 0,990 " “(25,1 χιλ.) Ύψος: 0,410 " “(10,4 χιλ.) |
