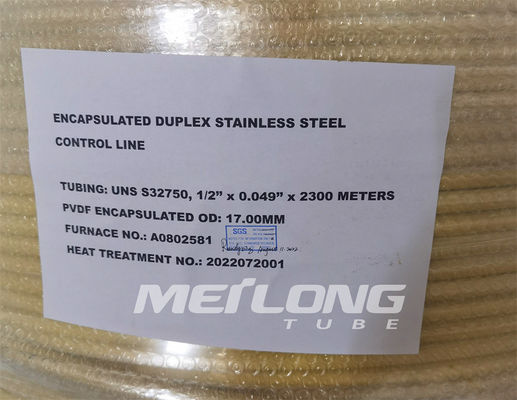

Τοποθετημένη σε κάψα PVDF ελέγχου τριχοειδής σωλήνωση ανοξείδωτου γραμμών διπλή

Τοποθετημένη σε κάψα PVDF ελέγχου τριχοειδής σωλήνωση ανοξείδωτου γραμμών διπλή

Οι κατασκευές σωλήνων Meilong είτε ένωσαν στενά είτε άνευ ραφής υδραυλικές γραμμές ελέγχου για τις κάτω από την επιφάνεια εφαρμογές. Η υδραυλική γραμμή ελέγχου είναι διαθέσιμη κυρίως σε πέντε υλικά, τα ποικίλα πάχη τοίχων, και ένα ευρύ φάσμα των εκτιμήσεων πίεσης εργασίας. Η γραμμή παρέχεται στα στροφία για να εξαναγκάσει τις απαιτήσεις μήκους. Κατόπιν αιτήματος, είναι πίεση δοκιμασμένη υδραυλικά, που εξαγνίζεται με το αέριο αζώτου, ή καθαρό υγρό πετρελαίου, και που σφραγίζεται και στις δύο άκρες πριν από τη ναυτιλία.

Η ενωμένη στενά υδραυλική γραμμή ελέγχου επιπλέει το βούλωμα που σύρεται στις προδιαγραφές ASTM και είναι διαθέσιμη σε οποιοδήποτε μήκος. Οι υλικοί τύποι για τις υδραυλικές γραμμές ελέγχου περιλαμβάνουν το ανοξείδωτο TP316L που είναι κατάλληλο για το γλυκό στα συγκρατημένα διαβρωτικά περιβάλλοντα, το διπλό ανοξείδωτο 2205, το έξοχο διπλό ανοξείδωτο 2507, το κράμα Incoloy 825 νικελίου και Inconel 625 είναι κατάλληλα για τα σοβαρά διαβρωτικά περιβάλλοντα και τις υψηλές πιέσεις εργασίας και τις θερμοκρασίες. Τα ρευστά συστημάτων ελέγχου πρέπει να είναι συμβατά με τα περιβάλλοντα και τις λειτουργούσες θερμοκρασίες της γραμμής ελέγχου.

Η ενθυλάκωση γραμμών ελέγχου είναι επίσης διαθέσιμη, όπου απαιτείται, να παρέχει την πρόσθετη αντίσταση συντριβής και γδαρσίματος κατά τη διάρκεια της εγκατάστασης. Το υλικό ενθυλάκωσης πρέπει να αντιστοιχηθεί για τη συμβατότητα καλά τα ρευστά και τις απαιτήσεις θερμοκρασίας.

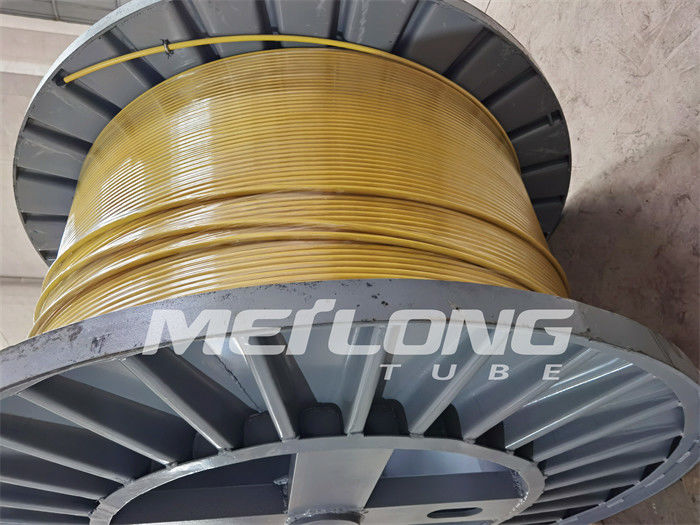

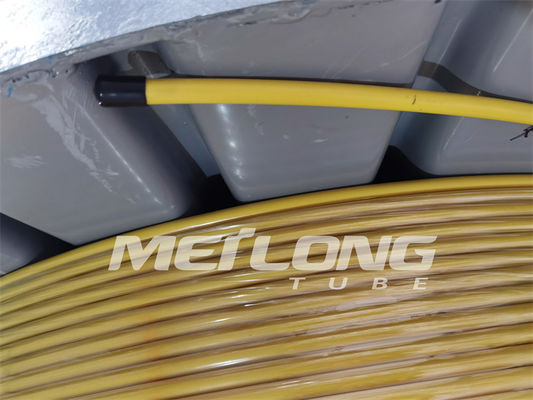

Τοποθετημένη σε κάψα γραμμή ελέγχου

MEILONG προσφέρει την ενθυλάκωση των γραμμών ελέγχου για να παρέχει την αυξανόμενη διάρκεια, καθώς επίσης και αντίσταση χημικών ουσιών και διάβρωσης για να καλύψουμε τις ειδικευμένες απαιτήσεις κάθε προγράμματος, προσφέρουμε τους διαφορετικούς τύπους ενθυλάκωσης, όπως: HDPE (πολυαιθυλένιο υψηλής πυκνότητας), Santoprene, PVC (πολυβινυλικό χλωρίδιο), Haylar και PVDF (Polyvinylidene φθορίδιο).

Το Flatpacks χρησιμοποιείται συνήθως όταν ολοκληρώνονται διάφορες διαφορετικές γραμμές περίπου στο ίδιο βάθος στο φρεάτιο.

Οι κοινές εφαρμογές περιλαμβάνουν τα ευφυή καλά συστήματα, τις deep-set χημικές γραμμές εγχύσεων με downhole το καλώδιο μετρητών και τις γραμμές βαλβίδων ασφάλειας με τις ρηχές γραμμές εγχύσεων συνόλου χημικές. Για μερικές εφαρμογές οι φραγμοί προφυλακτήρων είναι επίσης τοποθετημένοι σε κάψα στο flatpack για να παρέχουν την πρόσθετη αντίσταση συντριβής.

Πρότυπα & εγκρίσεις

Οι γραμμές ελέγχου κατασκευάζονται σύμφωνα με τα εφαρμόσιμα πρότυπα ASTM για κάθε συγκεκριμένο υλικό.

Τους σωλήνες μπορούν να παρασχεθούν ξεπλυμένος, να γεμίσουν, και να φιλτραριστούν ανά απαιτήσεις πελατών και στα κατάλληλα πρότυπα NAS/SAE.

Ποιότητα & δοκιμή

- Κατασκευασμένος σύμφωνα με τα τυποποιημένα σχέδια επιθεώρησης και ποιότητας

Σχέδιο & κατασκευή

- Ενθυλάκωση για την ενιαία γραμμή

- Σχεδιαγράμματα ενθυλάκωσης για να ταιριάξει την εφαρμογή πελατών

- Χαρακτηρισμός γραμμών συνήθειας

- Μεγάλη έκταση των υλικών εφαρμογής

Υλικά ενθυλάκωσης

- PP (πολυπροπυλένιο) το /TPR (Santoprene)/PA

(Νάυλον)/PVDF/ETFE (Tefzel)/ECTFE (Halar)

FEP/PFA/ECA 3000

Χαρακτηριστικά γνωρίσματα της τοποθετημένης σε κάψα γραμμής ελέγχου

Μεγιστοποιήστε την προστασία downhole της γραμμής

Αντίσταση συντριβής αύξησης κατά τη διάρκεια της εγκατάστασης

Προστατεύστε τη γραμμή ελέγχου από το γδάρσιμο και το τσίμπημα

Αποβάλτε τη μακροπρόθεσμη αποτυχία διάβρωσης πίεσης της γραμμής ελέγχου

Βελτιώστε το σχεδιάγραμμα στερέωσης

Ενιαία ή πολλαπλάσια ενθυλάκωση για την ευκολία του τρεξίματος και της προστιθέμενης προστασίας

Διαθέσιμοι βαθμοί κραμάτων για τη σωλήνωση γραμμών ελέγχου μέσα στην ενθυλάκωση

Τυποποιημένα σχεδιαγράμματα ενθυλάκωσης

Στρογγυλή, ενιαία γραμμή	Στοιχείο	Τυποποιημένες διαστάσεις
	1/8 " “γραμμή OD	0,250 " “(6,35 χιλ.) Dia.
	1/4 " “γραμμή OD	0,433 " “(11,0 χιλ.) Dia.
	3/8 " “γραμμή OD	0,535 " “(13,6 χιλ.) Dia.
	1/2' “γραμμή OD	0,660 " “(16,8 χιλ.) Dia.

Τετραγωνική, ενιαία γραμμή	Στοιχείο	Τυποποιημένες διαστάσεις
	1/8 " “γραμμή OD	0,250 " “Χ 0,250” “(6,35 χιλ. Χ 6,35 χιλ.)
	1/4 " “γραμμή OD	0,433 " “Χ 0,433” “(11,0 χιλ. Χ 11,0 χιλ.)
	3/8 " “γραμμή OD	0,535 " “Χ 0,535” “(13,6 χιλ. Χ 13,6 χιλ.)
	1/2' “γραμμή OD	0,660 " “Χ 0,660” “(16,8 χιλ. Χ 16,8 χιλ.)

Ορθογώνιος, 2 γραμμές	Στοιχείο	Τυποποιημένες διαστάσεις
	1/4 " “γραμμή OD	Πλάτος: 0,710 " “(18,0 χιλ.) Ύψος: 0,410 " “(10,4 χιλ.)

Ορθογώνιος, 3 γραμμές	Στοιχείο	Τυποποιημένες διαστάσεις
	1/4 " “γραμμή OD	Πλάτος: 0,990 " “(25,1 χιλ.) Ύψος: 0,410 " “(10,4 χιλ.)
